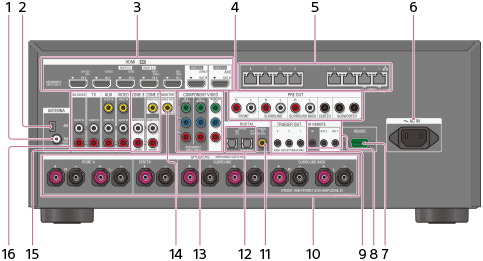

Panneau arrière (STR-ZA3000ES)
- Borne FM ANTENNA
- Borne AM ANTENNA
- Prises HDMI IN/OUT (*1)
- Prises PRE OUT
Raccordez sur un amplificateur de puissance externe et un caisson des basses.
- Concentrateur Ethernet Giga-bit (*2)
- Borne AC IN
Raccordez le cordon d'alimentation secteur fourni.
- Port RS232C (*2)
- Prises IR REMOTE IN/OUT
- Vous pouvez commander l'ampli-tuner à distance en raccordant un répéteur IR (non fourni) sur la prise IR REMOTE IN.
- Vous pouvez démarrer ou arrêter la lecture d'appareils tels qu'un lecteur CD raccordé sur l'ampli-tuner en raccordant un émulateur de télécommande IR (non fourni) sur la prise IR REMOTE OUT.
- Prises TRIGGER OUT
Raccordez pour verrouiller/déverrouiller l'alimentation d'un autre équipement compatible 12V TRIGGER ou l'amplificateur/ampli-tuner de la zone 2 ou 3.
- Bornes SPEAKERS
- Prise DIGITAL COAXIAL IN
- Prises DIGITAL OPTICAL IN
- Prises COMPONENT VIDEO IN/OUT (*1)
- Prise MONITOR VIDEO OUT (*1)
- Prises ZONE 2/ZONE 3 OUT
- Prises d'entrée audio/vidéo
*1 Vous devez raccorder le téléviseur sur la prise HDMI OUT ou MONITOR VIDEO OUT pour regarder des images depuis l'entrée sélectionnée.
*2 Il s'agit d'une borne d'extension de commande pour une installation personnalisée.
