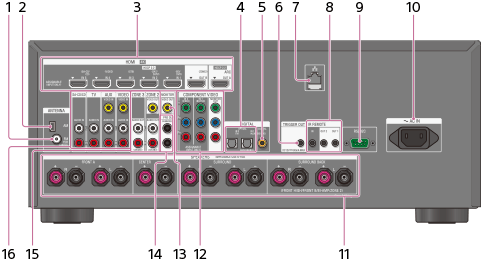

1. Borne FM ANTENNA
2. Borne AM ANTENNA
3. Prises HDMI IN/OUT (*1)
4. Prises DIGITAL OPTICAL IN
5. Prise DIGITAL COAXIAL IN
6. Prises TRIGGER OUT

   Raccordez pour verrouiller/déverrouiller l'alimentation d'un autre équipement compatible 12V TRIGGER ou l'amplificateur/ampli-tuner de la zone 2 ou 3.

7. Port LAN (*2)
8. Prises IR REMOTE IN/OUT
   • Vous pouvez commander l'ampli-tuner à distance en raccordant un répéteur IR (non fourni) sur la prise IR REMOTE IN.
   • Vous pouvez démarrer ou arrêter la lecture d'appareils tels qu'un lecteur CD raccordé sur l'ampli-tuner en raccordant un émulateur de télécommande IR (non fourni) sur la prise IR REMOTE OUT.
9. Port RS232C (*2)
10. Borne AC IN

    Raccordez le cordon d'alimentation secteur fourni.

11. Bornes SPEAKERS
12. Prises COMPONENT VIDEO IN/OUT (*1)
13. Prise MONITOR VIDEO OUT (*1)
14. Prises PRE OUT SUBWOOFER OUT
15. Prises ZONE 2/ZONE 3OUT
16. Prises d'entrée audio/vidéo

^*1 Vous devez raccorder le téléviseur sur la prise HDMI OUT ou MONITOR VIDEO OUT pour regarder des images depuis l'entrée sélectionnée.

^*2 Il s'agit d'une borne d'extension de commande pour une installation personnalisée.
