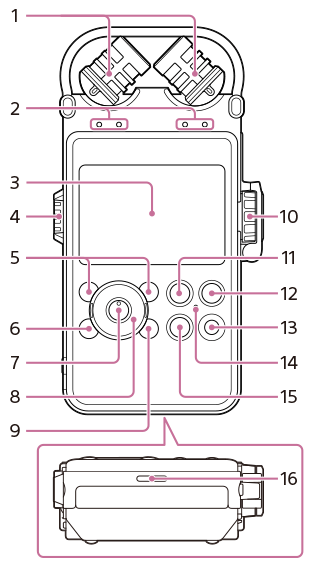

Parte frontal

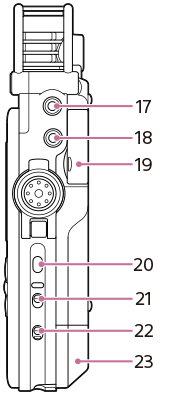

Lado derecho

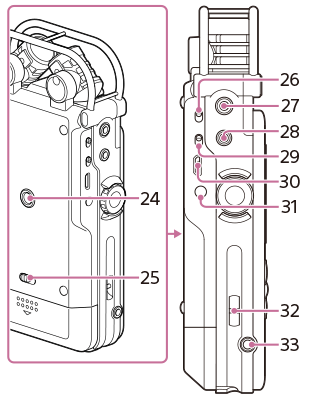

Lado izquierdo

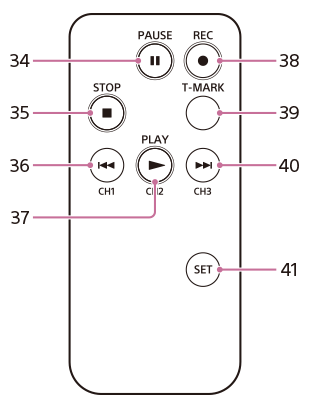

Mando a distancia (unidad transmisora)

1. Micrófonos incorporados

2. Luces de nivel de pico (L/R)

   Muestra los niveles de pico izquierdo y derecho de la entrada de señal de audio con luces -12dB (verde) y OVER (roja).

3. Pantalla

4. Dial VOLUME

   Para ajustar el volumen de la reproducción, gire el dial para establecer el nivel que desee (de 0 a 10) indicado mediante la marca “—” junto a la pantalla.

5. Botones F1/F2 (tecla de función 1/2)

   Puede registrar las funciones de uso frecuente en estos botones.

6. Botón HOME/BACK

7. Botón (reproducir/entrar) (*1)

8. Botón de control ( (arriba), (abajo), (revisión/retroceso rápido), (búsqueda/avance rápido))

9. Botón OPTION

10. Dial REC LEVEL (nivel de grabación)

    Para ajustar el volumen de la grabación, gire el dial para establecer el nivel que desee (de 0 a 10) indicado mediante la marca “—” junto a la pantalla.

    Para ajustar simultáneamente los canales derecho e izquierdo, gire el dial externo. Para cambiar el equilibrio de los niveles de grabación entre los canales derecho e izquierdo, gire el dial interno mientras lo mantiene pulsado.

    Acerca del protector del dial REC LEVEL

    Para evitar operaciones no intencionadas, cierre el protector del dial REC LEVEL. Abra el protector del dial REC LEVEL para ajustar el volumen.



11. Botón/Indicador PAUSE

12. Botón/Indicador REC (grabación)

13. Botón T-MARK (marca de pista)

14. Indicador ACCESS

    Parpadea cuando la grabadora accede a la memoria.

15. Botón STOP

16. Altavoz incorporado

17. Toma MIC (micrófono)

18. Toma LINE IN(OPT) (entrada de línea óptica)

19. Ranura de Memory Stick™/tarjeta de memoria SD (*2)

20. Botón LIGHT

    Enciende o apaga la luz de fondo de la pantalla.

21. Interruptor POWER

    Enciende (“ON”) o apaga (“OFF”) la corriente.

22. Interruptor HOLD

23. Tapa del compartimiento de las pilas

24. Agujero para acoplar el trípode (no suministrado)

25. Palanca de bloqueo de la tapa de las pilas

26. Interruptor INPUT

    Ajústelo en MIC (micrófono) para grabar una entrada de señal de audio desde los micrófonos incorporados o un micrófono externo conectado a la toma MIC.

    Ajústelo en LINE para grabar una salida de señal de audio desde un dispositivo externo conectado a la toma LINE IN(OPT).

27. Toma LINE OUT(OPT) (salida de línea (óptica))

28. Toma (auriculares)

29. Interruptor MIC ATT (atenuador de micrófono)

30. Conector USB

31. Toma DC IN 6V

32. Ranura para una correa de muñeca

    (correa no suministrada.)

33. Toma REMOTE

34. Botón PAUSE
35. Botón STOP
36. Botón (revisión/retroceso rápido) /CH1 (canal 1)
37. Botón PLAY/CH2 (canal 2)
38. Botón REC (grabar)

39. Botón T-MARK (marca de pista)

40. Botón (búsqueda/avance rápido) /CH3 (canal 3)

41. Botón SET

    Pulse y mantenga pulsado el botón SET y pulse CH1, CH2 o CH3 para ajustar un canal en el mando a distancia.

^*1 Los botones tienen un punto táctil. Úselo como punto de referencia para las operaciones o para identificar cada botón o toma.

^*2 En esta Guía de Ayuda, se utiliza el término “tarjeta de memoria” para referirse indistintamente a Memory Stick™ y a las tarjetas SD. El término “ranura de la tarjeta de memoria” se utiliza para referirse a la ranura de la tarjeta Memory Stick™/SD.
