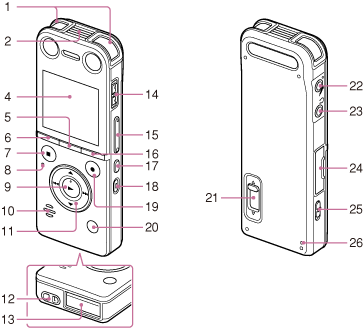

1. Vestavěné mikrofony (stereofonní) (L/P)
2. Vestavěný zaměřovací mikrofon (monofonní)
3. Indikátor špiček (pouze ICD-SX1000)
4. Displej
5. Tlačítko SCENE
6. Tlačítko (složka)
7. Tlačítko STOP
8. Indikátor přístupu
9. Tlačítko (přehrát/uložit) (*1)
10. Reproduktor
11. Ovládací tlačítko (, / (vyhledávání vzad/rychlý přesun vzad), (vyhledávání vpřed/rychlý přesun vpřed))
12. Otvor pro popruh (Popruh není součástí dodávky.)
13. Prostor konektoru USB (Konektor USB je umístěn uvnitř.)
14. Přepínač POWER ON/OFF•HOLD
15. Tlačítko VOL –/+ (hlasitost –/+) (*1)
16. Tlačítko MENU
17. Tlačítko A-B (opakování A-B)
18. Tlačítko ERASE
19. Tlačítko REC/PAUSE (nahrávání/pozastavení), indikátor nahrávání
20. Tlačítko TRACK MARK
21. Páčka pro vysunutí USB DIRECT
22. Konektor (mikrofon) (PLUG IN POWER) (*1)
23. Konektor (sluchátka)
24. Slot na paměťovou kartu M2™/microSD (Slot se nachází za krytkou.) (*2)
25. Spínač DPC (SPEED)/KEY CTRL (ovládání)
26. Tlačítko RESET

^*1 Tato tlačítka a konektor jsou vybaveny dotykovým bodem. Slouží jako referenční bod k provádění operací nebo k identifikaci jednotlivých ovládacích prvků.

^*2 V tomto dokumentu Příručka jsou karty M2™ a microSD obecně označovány termínem „paměťová karta“. Slot na kartu M2™/microSD se označuje termínem „slot na paměťovou kartu“.

Poznámka

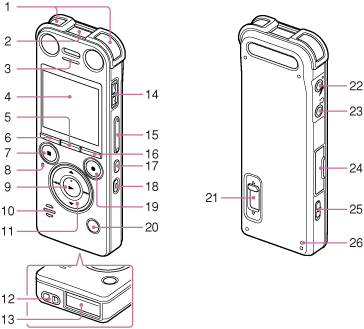

• Ilustrace použité v tomto dokumentu Příručka jsou založeny na modelu ICD-SX1000. Tyto ilustrace se mohou u jednotlivých modelů lišit, avšak tlačítka a ovládací prvky používané k obsluze funkcí jsou totožné.
