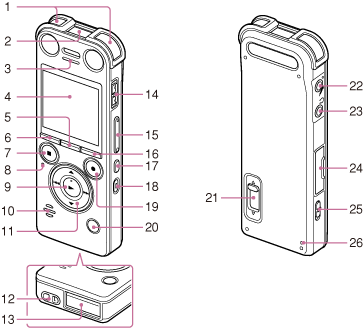

1. Microfones incorporados (estéreo) (E/D)
2. Microfone zoom incorporado (mono)
3. Lâmpada de pico (apenas ICD-SX1000)
4. Janela do visor
5. Botão SCENE
6. Botão (pasta)
7. Botão STOP
8. Lâmpada de acesso
9. Botão (reproduzir/enter) (*1)
10. Altifalante
11. Botão de controlo (, / (revisão/recuo rápido), (marca de indexação/avanço rápido))
12. Orifício para correia (não é fornecida uma correia.)
13. Compartimento do conector USB (O conector USB é guardado no interior.)
14. Interruptor POWER ON/OFF•HOLD
15. Botões VOL –/+ (volume –/+) (*1)
16. Botão MENU
17. Botão A-B (repetir A-B)
18. Botão ERASE
19. Botão REC/PAUSE (gravar/pausar), lâmpada de gravação
20. Botão TRACK MARK
21. Botão deslizante USB DIRECT
22. Tomada (microfone) (PLUG IN POWER) (*1)
23. Tomada (auscultadores)
24. Ranhura do cartão de memória M2™/microSD (a ranhura para o cartão está na tampa.) (*2)
25. Interruptor DPC (SPEED)/KEY CTRL (controlo)
26. Botão RESET

^*1 Estes botões e a tomada têm um ponto táctil. Utilize-o como ponto de referência para operações ou para identificar cada terminal.

^*2 Neste Guia de Ajuda, os cartões M2™ e microSD são geralmente designados de “cartão de memória”. A ranhura do cartão M2™/microSD é denominada de “ranhura do cartão de memória”.

Nota

• As ilustrações utilizadas neste Guia de Ajuda baseiam-se no modelo ICD-SX1000. Estas ilustrações poderão parecer diferentes das do modelo que está a utilizar, no entanto, os botões e os controlos utilizados para as operações são os mesmos.
