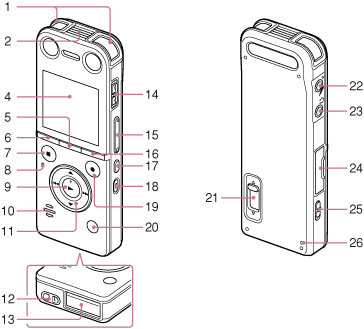

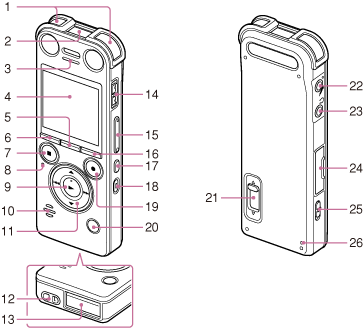

1. Micrófonos incorporados (estéreo) (Izquierda/Derecha)
2. Micrófono de zoom incorporado (monoaural)
3. Luz de máximos (solo para el modelo ICD-SX1000)
4. Visor
5. Botón SCENE
6. Botón (carpeta)
7. Botón STOP
8. Luz de acceso
9. Botón (reproducción/entrar) (*1)
10. Altavoz
11. Botón de control (, / (revisión/retroceso rápido), (búsqueda/avance rápido))
12. Orificio para la correa de mano (correa de mano no suministrada.)
13. Compartimento del conector USB (el puerto USB se encuentra en su interior.)
14. Interruptor POWER ON/OFF•HOLD
15. Botones VOL –/+ (volumen –/+) (*1)
16. Botón MENU
17. Botón A-B (repetición A-B)
18. Botón ERASE
19. Botón REC/PAUSE (grabación/pausa), luz de grabación
20. Botón TRACK MARK
21. Lengüeta deslizante USB DIRECT
22. Toma (micrófono) (PLUG IN POWER) (*1)
23. Toma (auriculares)
24. Ranura para la tarjeta de memoria M2™/microSD (La ranura de tarjetas se encuentra dentro de la cubierta.) (*2)
25. Interruptor DPC (SPEED)/KEY CTRL (control)
26. Botón RESET

^*1 Estos botones y la toma tienen un punto táctil. Úselo como punto de referencia para las operaciones o para identificar cada terminal.

^*2 En esta Guía de Ayuda se utiliza el término “tarjeta de memoria” para referirse indistintamente a las tarjetas M2™ y microSD. El término “ranura de la tarjeta de memoria” se utiliza para referirse a la ranura de la tarjeta M2™/microSD.

Nota

• Las ilustraciones incluidas en esta Guía de Ayuda están basadas en el modelo ICD-SX1000. Es posible que estas ilustraciones no sean exactamente iguales que el modelo que está usando. Sin embargo, los botones y los controles empleados para las operaciones son idénticos.
