Guia de Ajuda

menusearch

Instruções de utilização

IC RecorderICD-SX733/SX734/SX1000

Peças e controlos

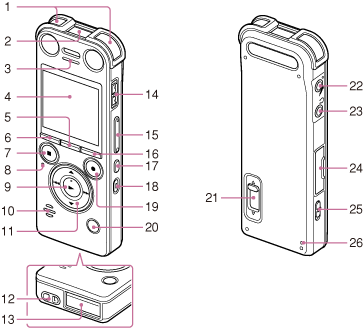

ICD-SX1000

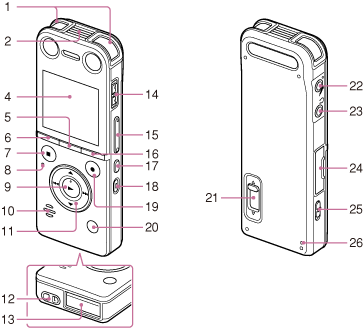

ICD-SX733/SX734

  1. Microfones incorporados (estéreo) (E/D)
  2. Microfone zoom incorporado (mono)
  3. Lâmpada de pico (apenas ICD-SX1000)
  4. Janela do visor
  5. Botão SCENE
  6. Botão (pasta)
  7. Botão souni_stopSTOP
  8. Lâmpada de acesso
  9. Botão (reproduzir/enter) (*1)
  10. Altifalante
  11. Botão de controlo (, / (revisão/recuo rápido), (marca de indexação/avanço rápido))
  12. Orifício para correia (não é fornecida uma correia.)
  13. Compartimento do conector USB (O conector USB é guardado no interior.)
  14. Interruptor POWER ON/OFF•HOLD
  15. Botões VOL –/+ (volume –/+) (*1)
  16. Botão MENU
  17. Botão iG060A-B (repetir A-B)
  18. Botão ERASE
  19. Botão souni_recREC/PAUSE (gravar/pausar), lâmpada de gravação
  20. Botão TRACK MARK
  21. Botão deslizante USB DIRECT
  22. Tomada (microfone) (PLUG IN POWER) (*1)
  23. Tomada (auscultadores)
  24. Ranhura do cartão de memória M2™/microSD (a ranhura para o cartão está na tampa.) (*2)
  25. Interruptor DPC (SPEED)/KEY CTRL (controlo)
  26. Botão RESET

*1 Estes botões e a tomada têm um ponto táctil. Utilize-o como ponto de referência para operações ou para identificar cada terminal.

*2 Neste Guia de Ajuda, os cartões M2™ e microSD são geralmente designados de “cartão de memória”. A ranhura do cartão M2™/microSD é denominada de “ranhura do cartão de memória”.

Nota

  • As ilustrações utilizadas neste Guia de Ajuda baseiam-se no modelo ICD-SX1000. Estas ilustrações poderão parecer diferentes das do modelo que está a utilizar, no entanto, os botões e os controlos utilizados para as operações são os mesmos.
