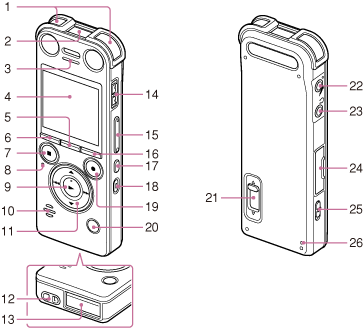

1. Встроенные микрофоны (стерео) (левый/правый)
2. Встроенный усиливающий микрофон (монофонический)
3. Индикатор пика (только ICD-SX1000)
4. Окно дисплея
5. Кнопка SCENE
6. Кнопка (папка)
7. Кнопка STOP
8. Индикатор доступа
9. Кнопка (воспроизведение/ввод) (*1)
10. Громкоговоритель
11. Кнопка управления (, / (медленная/быстрая перемотка назад), (медленная/быстрая перемотка вперед))
12. Отверстие для ремешка (Ремешок не прилагается.)
13. Отделение разъема USB (разъем USB находится внутри.)
14. Переключатель POWER ON/OFF•HOLD
15. Кнопки VOL –/+ (громкость –/+) (*1)
16. Кнопка MENU
17. Кнопка A-B (повтор A-B)
18. Кнопка ERASE
19. Кнопка REC/PAUSE (запись/пауза), индикатор записи
20. Кнопка TRACK MARK
21. Ползунок USB DIRECT
22. Гнездо (микрофон) (PLUG IN POWER) (*1)
23. Гнездо (наушники)
24. Слот карты памяти M2™/microSD (слот карты памяти находится в крышке.) (*2)
25. Переключатель DPC (SPEED)/KEY CTRL (управление)
26. Кнопка RESET

^*1 На этих кнопках и гнезде имеется тактильная точка. Используйте ее как ориентир при выполнении операций или для идентификации разъемов.

^*2 В данном Справочное руководство карты памяти M2™ и microSD обычно указываются как “карта памяти”. Слот карты памяти M2™/microSD указывается как “слот карты памяти”.

Примечание

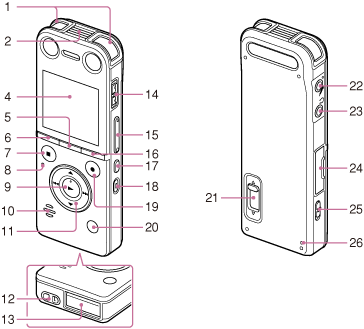

• Для иллюстраций в данном Справочное руководство используется модель ICD-SX1000. Эти иллюстрации могут отличаться от используемой вами модели, тем не менее используемые кнопки и органы управления являются теми же.
