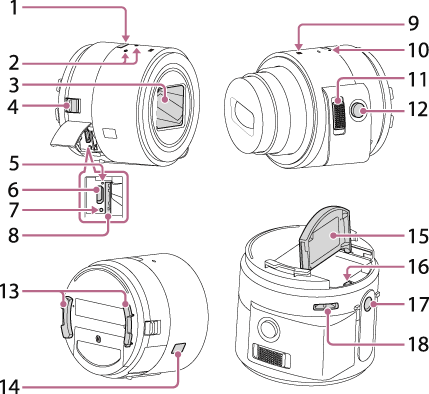

1. Botão de alimentação
2. Microfone
3. Objetiva
4. Alavanca de remoção
5. Luz de acesso
6. Multi-terminal
   • Suporta dispositivo compatível com Micro USB.
7. Botão RESET
8. Ranhura para cartões de memória
9. (Marca N)
   • Toque na marca quando liga a câmara a um smartphone equipado com a função NFC.
   • NFC (Near Field Communication) é uma norma internacional da tecnologia de comunicação de curto alcance.
10. Luz de alimentação/carga/filme

    Verde: Ligada

    Cor-de-laranja: Em carregamento

    Vermelho: A gravar um filme

11. Alavanca de zoom
12. Botão do obturador
13. Acessório
14. Visor

    : Indica que o cartão de memória não está introduzido

    : Indica a capacidade restante da bateria

    : Indica a definição de Wi-Fi

    • Ligação única (predefinição)
    • Ligação múltipla
    • Nenhuma indicação (Wi-Fi desligado)
15. Tampa da bateria
    • A palavra-passe e SSID necessárias para a ligação por Wi-Fi estão impressos numa etiqueta na parte interior da tampa da bateria.
16. Botão Wi-Fi
17. Orifício de encaixe do tripé
    • Utilize um tripé com um parafuso inferior a 5,5 mm de comprimento. Caso contrário, não pode fixar bem a câmara e podem ocorrer danos na câmara.
18. Gancho para a correia de pulso

Sugestão

Instale a correia e passe a mão pelo laço para evitar que a câmara caia e fique danificada.
