Επεξεργαστής DP-HW700

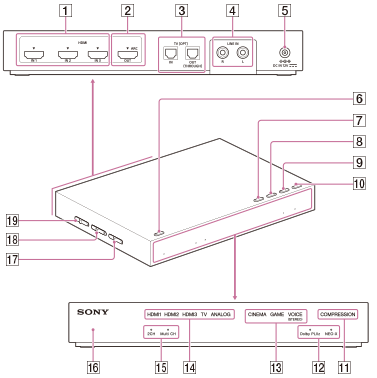

Εδώ επεξηγούνται οι λειτουργίες των κουμπιών, των ενδεικτικών λυχνιών και άλλων μερών του επεξεργαστή.

Πίσω μέρος

  1. Υποδοχές HDMI IN (IN 1/IN 2/IN 3)

Αυτές οι υποδοχές αποτελούν είσοδο για σήματα HDMI.

  1. Υποδοχή HDMI OUT

Παράγει σήματα HDMI. Αυτή η υποδοχή είναι συμβατή με ARC (Audio Return Channel) [Πληροφ.].

  1. Υποδοχές TV (OPT) IN/OUT (THROUGH)

Αποτελούν εισόδους ή εξόδους οπτικών ψηφιακών σημάτων ήχου.

  1. Υποδοχές LINE IN (L/R)

Αυτές οι υποδοχές αποτελούν εισόδους για αναλογικά σήματα ήχου.

  1. Υποδοχή DC IN 12V

Συνδέστε τον παρεχόμενο τροφοδοτικό εναλλασσόμενου ρεύματος σε αυτή την υποδοχή.

Πάνω μέρος

  1. Κουμπί/ (λειτουργία) (ενεργοποίηση [Πληροφ.]/αναμονή [Πληροφ.]/απενεργοποίηση [Πληροφ.])

Ο επεξεργαστής ενεργοποιείται ή μεταβαίνει σε λειτουργία αναμονής εναλλάξ, καθώς πατάτε το κουμπί. Πατήστε παρατεταμένα το κουμπί για 3 δευτερόλεπτα ή περισσότερο για να απενεργοποιήσετε εντελώς τον επεξεργαστή (απενεργοποίηση).

  1. Κουμπί INPUT

Σας επιτρέπει να επιλέξετε μια είσοδο. [Πληροφ.]

  1. Κουμπί EFFECT/

Σας επιτρέπει να επιλέξετε ένα ηχητικό πεδίο. [Πληροφ.]
Σας επιτρέπει να επιλέξετε ένα από τα στοιχεία που βρίσκονται κάτω από το τρέχον στοιχείο () στο μενού. [Πληροφ.]

  1. Κουμπί MATRIX/

Σας επιτρέπει να επιλέξετε έναν αποκωδικοποιητή matrix*. [Πληροφ.]
Σας επιτρέπει να επιλέξετε ένα από τα στοιχεία που βρίσκονται πάνω από το τρέχον στοιχείο () στο μενού. [Πληροφ.]
* Μπορείτε να επιλέξετε έναν αποκωδικοποιητή matrix όταν η λειτουργία ηχητικού πεδίου είναι "CINEMA" ή "GAME". Η λειτουργία αποκωδικοποιητή matrix επεκτείνει μια μορφή σήματος εισόδου ήχου μέχρι μορφή surround 9.1 καναλιών.

  1. Κουμπί COMPRESSION/MENU/ENTER

Σας επιτρέπει να επιλέξετε ένα δυναμικό εύρος. [Πληροφ.]
Πατήστε παρατεταμένα αυτό το κουμπί για περίπου 2 δευτερόλεπτα για να εμφανίσετε το μενού στην οθόνη μιας τηλεόρασης που είναι συνδεδεμένη στον επεξεργαστή. Όταν χρησιμοποιείτε το μενού, πατήστε αυτό το κουμπί για να εισαγάγετε την επιλογή. [Πληροφ.]

Μπροστινό μέρος

  1. Ενδεικτική λυχνία COMPRESSION

Η ενδεικτική λυχνία ανάβει όταν η λειτουργία συμπίεσης είναι ρυθμισμένη στην ενεργή θέση. [Πληροφ.]

  1. Ενδεικτικές λυχνίες MATRIX

Ανάβει (ή αναβοσβήνει) η ενδεικτική λυχνία του επιλεγμένου αποκωδικοποιητή matrix. [Πληροφ.]

  1. Ενδεικτικές λυχνίες EFFECT

Ανάβει η ενδεικτική λυχνία της επιλεγμένης λειτουργίας ηχητικού πεδίου. [Πληροφ.]

  1. Ενδεικτικές λυχνίες INPUT

Ανάβει η ενδεικτική λυχνία της επιλεγμένης εισόδου.

  1. Ενδεικτικές λυχνίες 2CH/Multi CH

Το 2CH ή Multi CH ανάβει ανάλογα με το σήμα εισόδου (στερεοφωνικό ή πολλών καναλιών).

  1. Ενδεικτική λυχνία λειτουργίας

Αυτή η ενδεικτική λυχνία ανάβει με πράσινο χρώμα όταν ενεργοποιείται η ισχύς, με πορτοκαλί χρώμα σε λειτουργία αναμονής και σβήνει όταν απενεργοποιείται η ισχύς.

Αριστερά

  1. Διακόπτης CONTROL FOR HDMI

Θέστε αυτόν το διακόπτη ώστε να ταιριάζει με τον τύπο των συσκευών HDMI που θέλετε να συνδέσετε με τον επεξεργαστή.
Σημειώσεις

  • Η λειτουργία ελέγχου για HDMI είναι απενεργοποιημένη στην προεπιλεγμένη ρύθμιση. Για να χρησιμοποιήσετε τη λειτουργία ελέγχου για HDMI, ρυθμίστε το [Control for HDMI] στο [On] στο μενού του επεξεργαστή. [Πληροφ.]

  • Εάν αλλάξετε τη θέση του διακόπτη CONTROL FOR HDMI όταν ο επεξεργαστής είναι ενεργοποιημένος, δεν φέρει καμία επίδραση. Απενεργοποιήστε τον επεξεργαστή ή θέστε τον σε λειτουργία αναμονής πριν χρησιμοποιήσετε το διακόπτη CONTROL FOR HDMI.

  1. Διακόπτης WIRELESS BAND [Πληροφ.]

Επιλέγει τη ζώνη συχνοτήτων που θέλετε να χρησιμοποιήσετε. Όταν επιλέγετε AUTO, επιλέγεται αυτόματα μια βέλτιστη ζώνη συχνοτήτων (προεπιλεγμένη ρύθμιση).
Σημείωση

  • Βεβαιωθείτε ότι έχετε επιλέξει 2.4 GHz όταν χρησιμοποιείτε τον επεξεργαστή σε εξωτερικό χώρο.

  1. Διακόπτης ATT (LINE IN)

Ρυθμίστε το διακόπτη στη θέση "0dB" εάν η ένταση ήχου για αναλογική έξοδο είναι πολύ χαμηλή. [Πληροφ.]
