Λίστα περιεχομένωνΠαράδειγμα σύνδεσης 1: Σύνδεση του επεξεργαστή με συσκευές χωρίς τη χρήση ενισχυτή AV (τηλεόραση εξοπλισμένη με ARC)
Η λειτουργία ελέγχου για HDMI του επεξεργαστή λειτουργεί αποτελεσματικά με αυτή τη σύνδεση.
Όταν συνδέετε έναν ενισχυτή AV, κινηματογραφικό σύστημα ή ράβδο ήχου με υποδοχές HDMI, κτλ., δείτε Παράδειγμα σύνδεσης 3: Σύνδεση του επεξεργαστή με συσκευές μέσω ενισχυτή AV (τηλεόραση εξοπλισμένη με ARC) ή Παράδειγμα σύνδεσης 4: Σύνδεση του επεξεργαστή με συσκευές μέσω ενισχυτή AV (τηλεόραση που δεν είναι εξοπλισμένη με ARC).
Συμβουλή
-
Τι είναι το ARC; [Πληροφ.]
Σημείωση
-
Η λειτουργία ελέγχου για HDMI είναι απενεργοποιημένη στην προεπιλεγμένη ρύθμιση. Για να χρησιμοποιήσετε τη λειτουργία ελέγχου για HDMI, ρυθμίστε το [Control for HDMI] στο [On] στο μενού του επεξεργαστή. [Πληροφ.]
-
Ο διακόπτης CONTROL FOR HDMI είναι ρυθμισμένος στο "MODE1" (προεπιλεγμένη ρύθμιση).
-

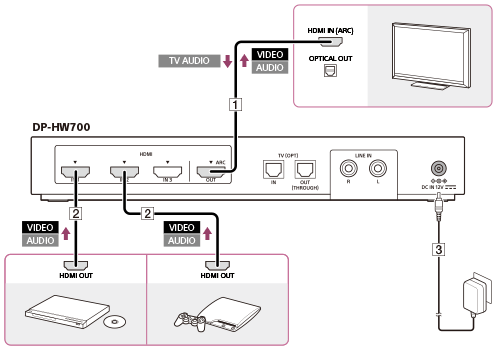

Συνδέστε τηλεόραση, συσκευή BD/DVD ή/και συσκευή παιχνιδιών στις υποδοχές στο πίσω μέρος του επεξεργαστή DP-HW700.
Εάν οι συσκευές είναι συνδεδεμένες με την τηλεόραση, αποσυνδέστε τις από την τηλεόραση και συνδέστε τις με τον επεξεργαστή.
: σήμα ήχου
: σήμα βίντεο
: σήμα ήχου τηλεόρασηςHDMI IN: είσοδος HDMI
HDMI OUT: έξοδος HDMI
OPTICAL OUT: οπτική ψηφιακή έξοδος
Συνδέστε μια τηλεόραση με καλώδιο HDMI (τύπου High Speed) (πωλείται ξεχωριστά).Ο ήχος τηλεόρασης αποστέλλεται στον επεξεργαστή μέσω του καλωδίου HDMI.
Κανονικά, μόνο η υποδοχή 1 των υποδοχών εισόδου HDMI σε τηλεόραση υποστηρίζει ARC. Βεβαιωθείτε ότι συνδέετε τον επεξεργαστή στη σωστή υποδοχή εισόδου HDMI στην τηλεόραση.
Συνδέστε μια συσκευή BD/DVD ή/και μια συσκευή παιχνιδιών με καλώδιο HDMI (τύπου High Speed) (πωλείται ξεχωριστά).
Συνδέστε το τροφοδοτικό εναλλασσόμενου ρεύματος που παρέχεται.Σημείωση
-
Απενεργοποιήστε τον επεξεργαστή ή θέστε τον σε λειτουργία αναμονής πριν χρησιμοποιήσετε το διακόπτη CONTROL FOR HDMI.
