Λίστα περιεχομένωνΠαράδειγμα σύνδεσης 3: Σύνδεση του επεξεργαστή με συσκευές μέσω ενισχυτή AV (τηλεόραση εξοπλισμένη με ARC)
-
Τι είναι το ARC; [Πληροφ.]
-
Η λειτουργία ελέγχου για HDMI είναι απενεργοποιημένη στην προεπιλεγμένη ρύθμιση. Για να χρησιμοποιήσετε τη λειτουργία ελέγχου για HDMI, ρυθμίστε το [Control for HDMI] στο [On] στο μενού του επεξεργαστή. [Πληροφ.]
-
Ο διακόπτης CONTROL FOR HDMI είναι ρυθμισμένος στο "MODE2".
-

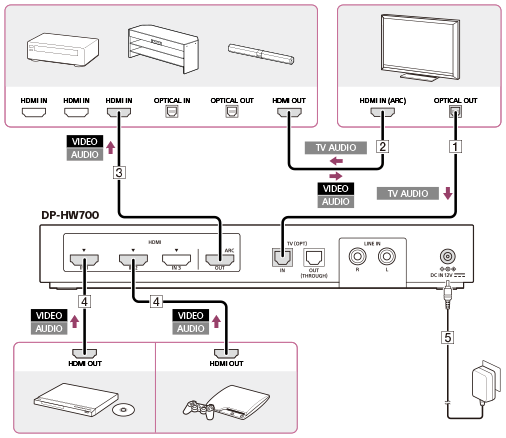

Συνδέστε έναν ενισχυτή AV, μια τηλεόραση, μια συσκευή BD/DVD ή/και μια συσκευή παιχνιδιών με τις υποδοχές στο πίσω μέρος του επεξεργαστή DP-HW700.
: σήμα ήχου
: σήμα βίντεο
: σήμα ήχου τηλεόρασης
Συνδέστε μια τηλεόραση με το οπτικό ψηφιακό καλώδιο (παρέχεται).
-
Πρέπει να συνδεθεί το οπτικό ψηφιακό καλώδιο για να γίνεται ακρόαση με τον ήχο της τηλεόρασης σε αυτό το σύστημα.
Συνδέστε μια τηλεόραση και ενισχυτή AV με καλώδιο HDMI (τύπου High Speed) (πωλείται ξεχωριστά).
Συνδέστε τον επεξεργαστή και τον ενισχυτή AV με καλώδιο HDMI (τύπου High Speed) (πωλείται ξεχωριστά).
Συνδέστε μια συσκευή BD/DVD ή/και μια συσκευή παιχνιδιών με τον επεξεργαστή με καλώδιο HDMI (τύπου High Speed) (πωλείται ξεχωριστά).
Συνδέστε το τροφοδοτικό εναλλασσόμενου ρεύματος που παρέχεται.-
Απενεργοποιήστε τον επεξεργαστή ή θέστε τον σε λειτουργία αναμονής πριν χρησιμοποιήσετε το διακόπτη CONTROL FOR HDMI.
-
Η δυνατότητα ARC δεν λειτουργεί στον επεξεργαστή όταν ο διακόπτης CONTROL FOR HDMI είναι ρυθμισμένος στο "MODE2". Για την ακρόαση του ήχου της τηλεόρασης σε αυτό το σύστημα, συνδέστε τον επεξεργαστή και την τηλεόραση με το οπτικό ψηφιακό καλώδιο, ακόμη και εάν η τηλεόραση υποστηρίζει ARC.
