Processeur DP-HW700

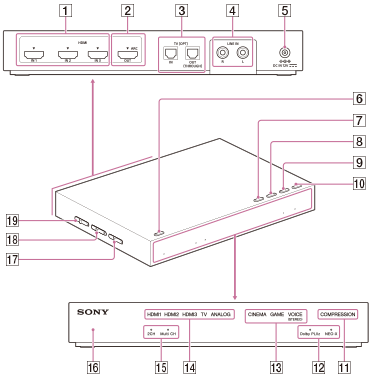

Les fonctions des boutons, témoins et autres éléments du processeur sont expliquées ici.

Arrière

  1. Prises HDMI IN (IN 1/IN 2/IN 3)

Ces prises correspondent aux signaux d’entrée HDMI.

  1. Prise HDMI OUT

Permet l’émission de signaux HDMI. Cette prise est compatible avec la technologie ARC (Audio Return Channel) [Détails].

  1. Prises TV (OPT) IN/OUT (THROUGH)

Permettent l’entrée ou la sortie de signaux audio numériques optiques.

  1. Prises LINE IN (L/R)

Ces prises permettent l’entrée de signaux audio analogiques.

  1. Prise DC IN 12V

Branchez l’adaptateur CA fourni à cette prise.

Haut

  1. Bouton/ (alimentation) (mise sous tension [Détails]/veille [Détails]/mise hors tension [Détails])

Le processeur s’allume ou passe en mode veille alternativement lorsque vous appuyez sur le bouton. Maintenez le bouton appuyé pendant 3 secondes ou plus pour éteindre complètement le processeur (mise hors tension).

  1. Bouton INPUT

Permet de sélectionner une entrée. [Détails]

  1. Bouton EFFECT/

Permet de sélectionner un champ sonore. [Détails]
Permet de sélectionner l'un des éléments situés sous l'élément actuel () sur le menu. [Détails]

  1. Bouton MATRIX/

Permet de sélectionner un décodeur matriciel*. [Détails]
Permet de sélectionner l'un des éléments situés au-dessus de l'élément actuel () sur le menu. [Détails]
* Vous pouvez sélectionner un décodeur matriciel lorsque le mode de champ sonore est « CINEMA » ou « GAME ». La fonction de décodeur matriciel étend un format de signal d’entrée audio en un format ambiophonique à 9.1 canaux.

  1. Bouton COMPRESSION/MENU/ENTER

Permet de sélectionner une gamme dynamique. [Détails]
Appuyez sur ce bouton pendant environ 2 secondes pour afficher à l’écran le menu d’une TV connectée au processeur. Lorsque vous utilisez le menu, appuyez sur ce bouton pour entrer la sélection. [Détails]

Avant

  1. Témoin COMPRESSION

Le témoin s’allume lorsque la fonction de compression est activée. [Détails]

  1. Témoins MATRIX

Le témoin du décodeur matriciel sélectionné s’allume (ou clignote). [Détails]

  1. Témoins EFFECT

Le témoin du mode de champ sonore sélectionné s’allume. [Détails]

  1. Témoins INPUT

Le témoin de l’entrée sélectionnée s’allume.

  1. Témoins 2CH/Multi CH

2CH ou Multi CH s’allume en fonction du signal d’entrée (stéréo ou multicanal).

  1. Témoin d’alimentation

Ce témoin s’allume en vert lorsque l’alimentation est activée, en orange en mode veille et s’éteint lorsque l’alimentation est coupée.

Gauche

  1. Commutateur CONTROL FOR HDMI

Réglez ce commutateur en fonction du type d’appareils HDMI que vous souhaitez connecter au processeur.
Remarque

  • Modifier la position du commutateur CONTROL FOR HDMI est sans effet lorsque le processeur est activé. Éteignez le processeur ou réglez-le en mode veille avant d’actionner le commutateur CONTROL FOR HDMI.

  1. Commutateur WIRELESS BAND [Détails]

Permet de sélectionner la bande de fréquence que vous souhaitez utiliser. Lorsque vous sélectionnez AUTO, la bande de fréquence optimale est sélectionnée automatiquement (réglage par défaut).
Remarque

  • Assurez-vous de sélectionner 2.4 GHz lorsque vous utilisez le processeur à l’extérieur.

  1. Commutateur ATT (LINE IN)

Réglez ce commutateur sur « 0dB » si le volume est trop faible pour la sortie analogique. [Détails]
