SommaireConnexion d'appareils sans prises HDMI

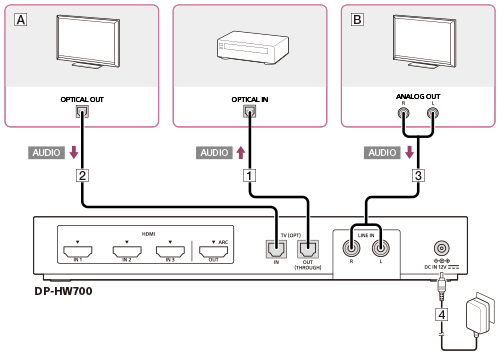

La prise TV (OPT) IN (prise d'entrée audio numérique optique) du processeur doit être connectée à la prise de sortie numérique optique sur une TV uniquement.*
Connectez des appareils analogiques (magnétoscope, TV, etc.) aux prises à l'arrière du processeur DP-HW700 à l'aide du câble audio analogique (vendu séparément).
* Il n’est pas garanti que le raccordement des prises de sortie numérique optique de votre ordinateur fonctionne avec ce système.
: TV avec sortie audio numérique optique
: TV sans sortie audio analogique
: signal audio
Raccordez un amplificateur AV avec le câble numérique optique (fourni).
Raccordez une TV avec le câble numérique optique (vendu séparément).Un seul câble numérique optique est fourni.
Conseil
-
Le signal est transmis vers la prise TV (OPT) IN sans modifications depuis la prise TV (OPT) OUT (THROUGH) (fonction pass-through optique).
Raccordez des appareils analogiques (magnétoscope, TV, etc.) avec un câble audio analogique (vendu séparément).
Remarque
-
Un signal analogique transmis via les prises LINE IN n'est pas émis via la prise TV (OPT) OUT (prise de sortie audio numérique optique).
Connectez l’adaptateur CA fourni.
