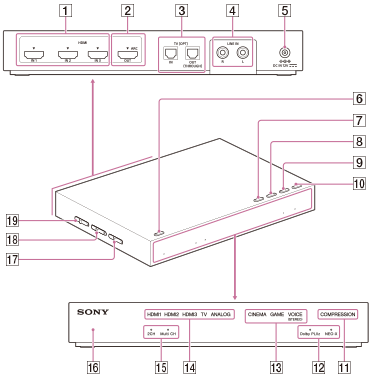

DP-HW700 feldolgozóegység

Itt található a feldolgozóegység gombfunkcióinak, jelzőfényeinek és egyéb részeinek magyarázata.

Hátulnézet

  1. HDMI IN aljzatok (IN 1/IN 2/IN 3)

HDMI-jel beviteléhez való aljzatok.

  1. HDMI OUT aljzat

HDMI-jel kibocsátásához való aljzat. Ez az aljzat kompatibilis az ARC (Audio Return Channel) funkcióval [Részletek].

  1. TV (OPT) IN/OUT (THROUGH) aljzatok

Optikai digitális audiojelek beviteléhez vagy kibocsátásához valók.

  1. LINE IN (L/R) aljzatok

Analóg audiojel beviteléhez való aljzatok.

  1. DC IN 12V aljzat

A mellékelt hálózati tápegységet ehhez az aljzathoz csatlakoztassa.

Felülnézet

  1. / (főkapcsoló) gomb (be [Részletek]/készenlét [Részletek]/ki [Részletek])

A feldolgozóegység a gomb megnyomására felváltva bekapcsolódik vagy készenléti módra vált. A feldolgozóegység teljes kikapcsolásához 3 másodpercig tartsa lenyomva a gombot (tápfeszültség kikapcsolása).

  1. INPUT gomb

Bemenetválasztást tesz lehetővé. [Részletek]

  1. EFFECT/ gomb

Hangzástér kiválasztását teszi lehetővé. [Részletek]
Egy elem kiválasztását teszi lehetővé az aktuális menüelem () alatt. [Részletek]

  1. MATRIX/ gomb

Mátrixdekóder kiválasztását teszi lehetővé*. [Részletek]
Egy elem kiválasztását teszi lehetővé az aktuális menüelem () fölött. [Részletek]
* Mátrixdekódert választhat, ha a hangzástér mód „CINEMA” vagy „GAME”. A mátrixdekóder funkció kibővíti a bemeneti audiojel formátumát akár 9.1 csatornás surround formátumra.

  1. COMPRESSION/MENU/ENTER gomb

Dinamikatartomány kiválasztását teszi lehetővé. [Részletek]
Tartsa lenyomva ezt a gombot kb. 2 másodpercig a menü megjelenítéséhez a feldolgozóegységhez csatlakoztatott TV képernyőjén. A menü használata során nyomja meg ezt a gombot a kiválasztott elem beviteléhez. [Részletek]

Elölnézet

  1. COMPRESSION jelzőfény

Ez a jelzőfény kigyullad, ha a kompresszió funkciót bekapcsolják. [Részletek]

  1. MATRIX jelzőfények

A kiválasztott mátrixdekóder jelzőfénye kigyullad (vagy villogni kezd). [Részletek]

  1. EFFECT jelzőfények

A kiválasztott hangzástér mód jelzőfénye kigyullad. [Részletek]

  1. INPUT jelzőfények

A kiválasztott bemenet jelzőfénye kigyullad.

  1. 2CH/Multi CH jelzőfények

A 2CH vagy Multi CH jelzőfénye gyullad ki a bemeneti jelnek megfelelően (sztereó vagy többcsatornás).

  1. Bekapcsolt állapotot jelző fény

Ez a jelzőfény zölden világít a tápfeszültség bekapcsolásakor, narancssárga fénnyel készenléti üzemmódban, illetve kialszik, ha a tápfeszültséget kikapcsolják.

Bal oldali nézet

  1. CONTROL FOR HDMI kapcsoló

Állítsa be ezt a kapcsolót a feldolgozóegységhez csatlakoztatni kívánt HDMI-eszközök típusának megfelelően.
Megjegyzések

  • A Control for HDMI funkció alapértelmezett beállítása: letiltva. A Control for HDMI funkció használatához állítsa a [Control for HDMI] elemet [On] helyzetbe a feldolgozóegység menüjében. [Részletek]

  • A CONTROL FOR HDMI kapcsoló helyzetének módosítása nincs hatással a feldolgozóegység bekapcsolt állapotában. Kapcsolja ki a feldolgozóegységet, vagy állítsa készenléti módba, mielőtt a CONTROL FOR HDMI kapcsolót működtetné.

  1. WIRELESS BAND kapcsoló [Részletek]

Válassza ki a használni kívánt frekvenciasávot. Az AUTO lehetőség választása esetén automatikusan megtörténik az optimális frekvenciasáv kiválasztása (alapértelmezett beállítás).
Megjegyzés

  • Győződjön meg arról, hogy a 2,4 GHz lehetőséget választotta, ha a feldolgozóegységet a szabadban tervezi használni.

  1. ATT (LINE IN) kapcsoló

Állítsa ezt a kapcsolót „0dB” értékre, ha a hangerő túl alacsony analóg kimenet használatához. [Részletek]


MDR-HW700 fejhallgató
