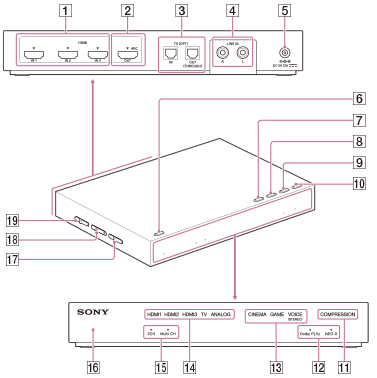

Procesor DP-HW700

V tejto časti sú popísané tlačidlá, indikátory a iné súčasti procesora.

Pohľad zozadu

  1. Konektory HDMI IN (IN 1/IN 2/IN 3)

Do týchto konektorov sa pripájajú vstupné HDMI signály.

  1. Konektor HDMI OUT

Slúži na výstup HDMI signálov. Tento konektor je kompatibilný s funkciou ARC (Audio Return Channel) [Detaily].

  1. Konektory TV (OPT) IN/OUT (THROUGH)

Slúžia na vstup alebo výstup optických digitálnych audio signálov.

  1. Konektory LINE IN (L/R)

Do týchto konektorov sa pripájajú vstupné analógové audio signály.

  1. Konektor DC IN 12V

Do tohto konektora pripojte dodávaný adaptér striedavého prúdu.

Pohľad zhora

  1. Tlačidlo/(napájanie) (zapnutie [Detaily]/pohotovostný režim [Detaily]/vypnutie [Detaily])

Po stlačení tlačidla sa procesor buď zapne, alebo prejde do pohotovostného režimu. Ak chcete procesor úplne vypnúť, tlačidlo podržte stlačené 3 sekundy alebo dlhšie (vypnutie).

  1. Tlačidlo INPUT

Umožňuje zvoliť vstup. [Detaily]

  1. Tlačidlo EFFECT/

Umožňuje zvoliť zvukové pole. [Detaily]
Umožňuje zvoliť jednu z položiek aktuálnej voľby smerom nadol () v ponuke. [Detaily]

  1. Tlačidlo MATRIX/

Umožňuje zvoliť maticový dekodér*. [Detaily]
Umožňuje zvoliť jednu z položiek aktuálnej voľby smerom nahor () v ponuke. [Detaily]
* Maticový dekodér je možné zvoliť v prípade, že je režim zvukového poľa nastavený na „CINEMA“ alebo „GAME“. Funkcia maticového dekodéra rozšíri formát vstupného audio signálu až na formát 9.1-kanálového priestorového zvuku.

  1. Tlačidlo COMPRESSION/MENU/ENTER

Umožňuje zvoliť dynamický rozsah. [Detaily]
Po stlačení tohto tlačidla na približne 2 sekundy sa na obrazovke televízora, ku ktorému je pripojený procesor, zobrazí menu. Po zobrazení menu môžete stlačením tohto tlačidla zvoliť výber. [Detaily]

Pohľad spredu

  1. Indikátor COMPRESSION

Indikátor sa rozsvieti v prípade, ak je zapnutá funkcia kompresie. [Detaily]

  1. Indikátory MATRIX

Rozsvieti sa indikátor zvoleného maticového dekodéra (prípadne začne blikať). [Detaily]

  1. Indikátory EFFECT

Rozsvieti sa indikátor zvoleného režimu zvukového poľa. [Detaily]

  1. Indikátory INPUT

Rozsvieti sa indikátor zvoleného vstupu.

  1. Indikátory 2CH/Multi CH

Podľa vstupného signálu (stereofónny alebo viackanálový) sa rozsvieti indikátor 2CH alebo Multi CH.

  1. Indikátor napájania

Po zapnutí napájania sa tento indikátor rozsvieti nazeleno. V pohotovostnom režime sa rozsvieti oranžovou farbou a po vypnutí napájania zhasne.

Pohľad zľava

  1. Prepínač CONTROL FOR HDMI

Tento prepínač prepnite podľa typu HDMI zariadení, ktoré chcete pripojiť k procesoru.
Poznámky

  • V predvolenom nastavení je funkcia ovládania cez HDMI deaktivovaná. Ak chcete používať funkciu ovládania cez HDMI, v menu procesora nastavte položku [Control for HDMI] na možnosť [On]. [Detaily]

  • Ak je procesor zapnutý, zmena polohy prepínača CONTROL FOR HDMI nemá žiadny účinok. Pred prepnutím prepínača CONTROL FOR HDMI procesor vypnite alebo ho prepnite do pohotovostného režimu.

  1. Prepínač WIRELESS BAND [Detaily]

Zvoľte frekvenčné pásmo, ktoré chcete používať. Ak zvolíte možnosť AUTO, zariadenie automaticky zvolí optimálne frekvenčné pásmo (predvolené nastavenie).
Poznámka

  • Ak procesor používate vo vonkajšom prostredí, zvoľte pásmo 2.4 GHz.

  1. Prepínač ATT (LINE IN)

Ak je hlasitosť pre analógový výstup príliš nízka, nastavte tento prepínač na hodnotu „0dB“. [Detaily]
