| Príklad pripojenia 3: Prepojenie procesora so zariadeniami pomocou AV zosilňovača (televízor s funkciou ARC)

Príklad pripojenia 3: Prepojenie procesora so zariadeniami pomocou AV zosilňovača (televízor s funkciou ARC)

Pri pripájaní AV zosilňovača medzi procesor a televízor si pozrite tento príklad prepojenia. Toto pripojenie sa odporúča, ak chcete okrem AV zosilňovača pripojiť 3 alebo menej HDMI zariadení (BD zariadenie a pod.). Toto pripojenie sa odporúča, keď stojan ozvučenia pre domáce kino alebo zvukový panel pripojíte pomocou konektorov HDMI namiesto AV zosilňovača.

Rada

Čo znamená ARC? [Detaily]

Poznámka

V predvolenom nastavení je funkcia ovládania cez HDMI deaktivovaná. Ak chcete používať funkciu ovládania cez HDMI, v menu procesora nastavte položku [Control for HDMI] na možnosť [On]. [Detaily]

Nastavte prepínač CONTROL FOR HDMI do polohy „MODE2“.

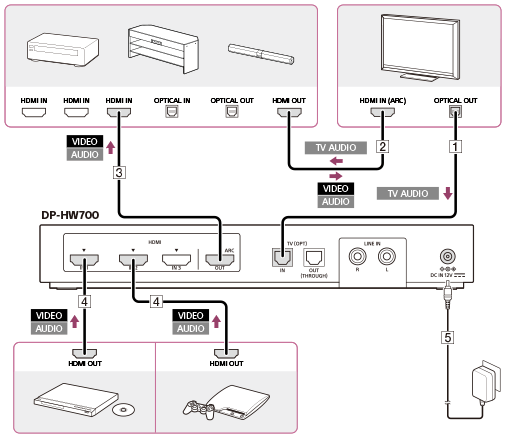

Pripojte AV zosilňovač, televízor, BD/DVD zariadenie a/alebo hernú konzolu ku konektorom na zadnej stene procesora DP-HW700.

Ak sú zariadenia pripojené k televízoru, odpojte ich od televízora a pripojte ich k procesoru.

: audio signál

: video signál

: audio signál z televízora

HDMI IN: vstup HDMI

HDMI OUT: výstup HDMI

OPTICAL IN: optický digitálny vstup

OPTICAL OUT: optický digitálny výstup

K televízoru pripojte optický digitálny kábel (dodáva sa).

Rada

Pri počúvaní zvuku televízora na tomto zariadení musí byť pripojený optický digitálny kábel.

Pripojte televízor a AV zosilňovač pomocou HDMI kábla (typ High Speed) (predáva sa samostatne).

Zvuk televízora sa prenáša do AV zosilňovača pomocou HDMI kábla.

Pripojte procesor a AV zosilňovač pomocou HDMI kábla (typ High Speed) (predáva sa samostatne).

Pripojte BD/DVD zariadenie a/alebo hernú konzolu k procesoru pomocou HDMI kábla (typ High Speed) (predáva sa samostatne).

Pripojte dodávaný adaptér striedavého prúdu.

Poznámky

Pred prepnutím prepínača CONTROL FOR HDMI procesor vypnite alebo ho prepnite do pohotovostného režimu.

Funkcia ARC na procesore nefunguje, pokiaľ je prepínač CONTROL FOR HDMI prepnutý do polohy „MODE2“. Ak chcete zvuk televízora počúvať prostredníctvom tohto systému, pripojte televízor k procesoru pomocou optického digitálneho kábla, aj keď televízor podporuje funkciu ARC.
