Seznam vsebinePrimer povezave 1: Priključitev procesorja na naprave brez uporabe ojačevalnika AV (TV, opremljen z ARC)
Krmilniki za funkcijo HDMI procesorja delujejo najučinkoviteje pri tej povezavi.
Kadar priključite ojačevalnik AV, domači kino ali sistem zvočnikov s priključki HDMI itd., glejte Primer povezave 3: Priključitev procesorja na naprave prek ojačevalnika AV (TV, opremljen z ARC) ali Primer povezave 4: Priključitev procesorja na naprave prek ojačevalnika AV (TV, ki ni opremljen z ARC).
Namig
-
Kaj je ARC? [Detajli]
Opomba
-
Privzeto je nastavitev nadzora funkcije HDMI onemogočena. Za uporabo nadzora funkcije HDMI v meniju procesorja nastavite [Control for HDMI] na [On]. [Detajli]
-
Nastavite stikalo CONTROL FOR HDMI na »MODE1« (privzeta nastavitev).
-

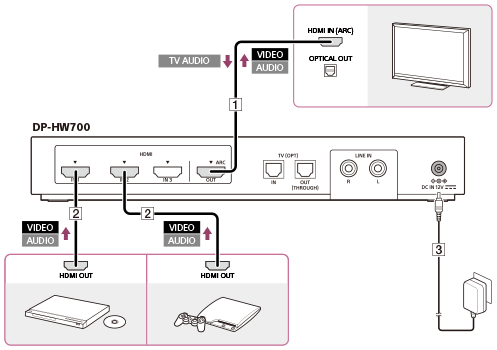

Priključite TV, napravo BD/DVD in/ali igralno napravo na priključke na zadnji strani procesorja DP-HW700.
Če so naprave priključene na TV, jih odklopite s TV-ja in jih priključite na procesor.
: zvočni signal
: video signal
: zvočni signal TV-jaHDMI IN: vhod HDMI
HDMI OUT: izhod HDMI
OPTICAL OUT: optični digitalni izhod
Priključite TV s kablom HDMI (tipa High Speed) (v prodaji ločeno).Zvok TV-ja se pošlje do procesorja prek kabla HDMI.
Običajno le priključek HDMI št. 1 na TV-ju podpira ARC. Prepričajte se, ali priključujete procesor v pravilni vhodni priključek HDMI na TV-ju.
Priključite napravo BD/DVD in/ali igralno napravo s kablom HDMI (tipa High Speed) (v prodaji ločeno).
Povežite priloženi napajalnik AC.Opomba
-
Pred uporabo stikala CONTROL FOR HDMI izklopite procesor ali ga postavite v stanje pripravljenosti.
