| Primer povezave 3: Priključitev procesorja na naprave prek ojačevalnika AV (TV, opremljen z ARC)

Primer povezave 3: Priključitev procesorja na naprave prek ojačevalnika AV (TV, opremljen z ARC)

Glejte ta primer povezave, kadar priključujete ojačevalnik AV med procesorjem in TV-jem. Ta povezava je priporočena, kadar želite povezati 3 ali manj naprav HDMI (naprava BD itd.), razen ojačevalnika AV. Kadar priključujete domači kino ali sistem zvočnikov s priključki HDMI namesto ojačevalnika AV, je priporočljiva ta povezava.

Namig

Kaj je ARC? [Detajli]

Opomba

Privzeto je nastavitev nadzora funkcije HDMI onemogočena. Za uporabo nadzora funkcije HDMI v meniju procesorja nastavite [Control for HDMI] na [On]. [Detajli]

Nastavite stikalo CONTROL FOR HDMI na »MODE2«.

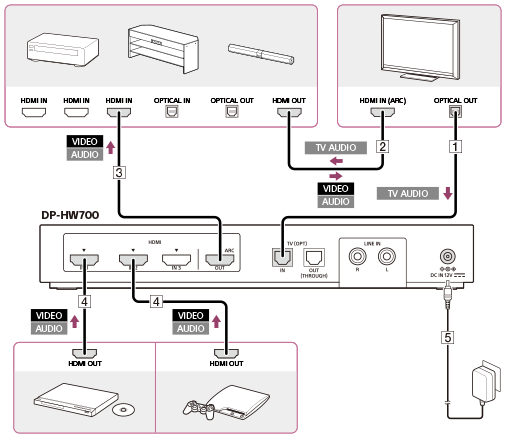

Priključite ojačevalnik AV, TV, napravo BD/DVD in/ali igralno napravo na priključke na zadnji strani procesorja DP-HW700.

Če so naprave priključene na TV, jih odklopite s TV-ja in jih priključite na procesor.

: zvočni signal

: video signal

: zvočni signal TV-ja

HDMI IN: vhod HDMI

HDMI OUT: izhod HDMI

OPTICAL IN: optični digitalni vhod

OPTICAL OUT: optični digitalni izhod

Priključite TV z optičnim digitalnim kablom (priložen).

Namig

Optični digitalni kabel mora biti priključen, da lahko poslušate zvok iz TV-ja na tem sistemu.

Priključite TV in ojačevalnik AV s kablom HDMI (tipa High Speed) (v prodaji ločeno).

Zvok TV-ja se pošlje do ojačevalnika AV prek kabla HDMI.

Priključite procesor in ojačevalnik AV s kablom HDMI (tipa High Speed) (v prodaji ločeno).

Priključite napravo BD/DVD in/ali igralno napravo na procesor s kablom HDMI (tipa High Speed) (v prodaji ločeno).

Povežite priloženi napajalnik AC.

Opombe

Pred uporabo stikala CONTROL FOR HDMI izklopite procesor ali ga postavite v stanje pripravljenosti.

Funkcija ARC ne deluje na procesorju, če je stikalo CONTROL FOR HDMI nastavljeno na »MODE2«. Za poslušanje zvoka iz TV-ja na tem sistemu priključite procesor in TV z optičnim digitalnim kablom, tudi če TV podpira ARC.
