| Primer povezave 4: Priključitev procesorja na naprave prek ojačevalnika AV (TV, ki ni opremljen z ARC)

Primer povezave 4: Priključitev procesorja na naprave prek ojačevalnika AV (TV, ki ni opremljen z ARC)

Glejte ta primer povezave, kadar priključujete ojačevalnik AV med procesorjem in TV-jem. Ta povezava je priporočena, kadar povezujete 3 ali manj naprav HDMI (naprava BD itd.), razen ojačevalnika AV. Kadar priključujete domači kino ali sistem zvočnikov s priključki HDMI namesto ojačevalnika AV, je priporočljiva ta povezava.

Opomba

Privzeto je nastavitev nadzora funkcije HDMI onemogočena. Za uporabo nadzora funkcije HDMI v meniju procesorja nastavite [Control for HDMI] na [On]. [Detajli]

Nastavite stikalo CONTROL FOR HDMI na »MODE2«.

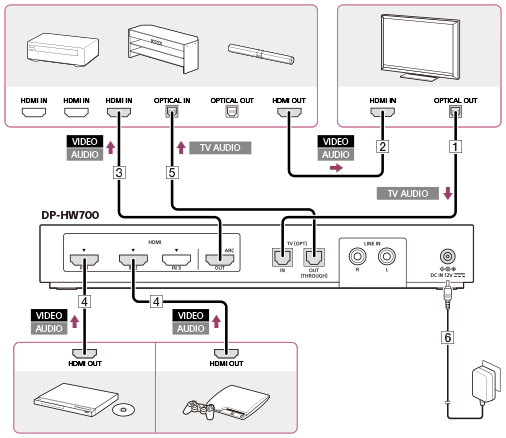

Priključite ojačevalnik AV, TV, napravo BD/DVD in/ali igralno napravo na priključke na zadnji strani procesorja DP-HW700.

Če so naprave priključene na TV, jih odklopite s TV-ja in jih priključite na procesor.

: zvočni signal

: video signal

: zvočni signal TV-ja

HDMI IN: vhod HDMI

HDMI OUT: izhod HDMI

OPTICAL IN: optični digitalni vhod

OPTICAL OUT: optični digitalni izhod

Priključite TV z optičnim digitalnim kablom (priložen).

Namig

Optični digitalni kabel mora biti priključen, da lahko poslušate zvok iz TV-ja na tem sistemu.

Priključite TV in ojačevalnik AV s kablom HDMI (tipa High Speed) (v prodaji ločeno).

Priključite procesor in ojačevalnik AV s kablom HDMI (tipa High Speed) (v prodaji ločeno).

Priključite napravo BD/DVD in/ali igralno napravo na procesor s kablom HDMI (tipa High Speed) (v prodaji ločeno).

Povežite optični digitalni vhod na ojačevalniku AV z optičnim digitalnim kablom (v prodaji ločeno).

Priložen je le en optični digitalni kabel.

Namig

Vhod signala do priključka TV (OPT) IN poteka kot je iz priključka TV (OPT) OUT (THROUGH) (funkcija optičnega prehajanja).

Povežite priloženi napajalnik AC.

Opombe

Pred uporabo stikala CONTROL FOR HDMI izklopite procesor ali ga postavite v stanje pripravljenosti.

Funkcija ARC ne deluje na procesorju, če je stikalo CONTROL FOR HDMI nastavljeno na »MODE2«. Za poslušanje zvoka iz TV-ja na tem sistemu priključite procesor in TV z optičnim digitalnim kablom, tudi če TV podpira ARC.
