| Primer povezave 5: Priključitev naprav za predvajanje na procesor prek ojačevalnika AV

Primer povezave 5: Priključitev naprav za predvajanje na procesor prek ojačevalnika AV

Glejte ta primer povezave, kadar povezujete naprave za predvajanje prek ojačevalnika AV in ne neposredno v procesor. Način povezave je enak, kadar uporabljate domači kino ali sistem zvočnikov s priključki HDMI namesto ojačevalnika AV.

Opombe

Naprava v oddajniškem sistemu HDMI pošilja signale v formatih za zvok/video napravi, ki jih sprejema, glede na formate zapisa zvoka/videa, ki jih ta naprava sprejema. To pomeni, da se pri tej vrsti povezave do procesorja oddajajo samo formati za zvok, ki jih podpira ojačevalnik AV. Zato je v tem primeru število formatov za zvok lahko manjše od števila, ki jih podpira procesor. Upoštevajte, da pri tej vrsti povezave mogoče ne boste mogli uživati v polni zmogljivosti procesorja.

Privzeto je nastavitev nadzora funkcije HDMI onemogočena. Za uporabo nadzora funkcije HDMI v meniju procesorja nastavite [Control for HDMI] na [On]. [Detajli]

Nastavite stikalo CONTROL FOR HDMI na »MODE2«.

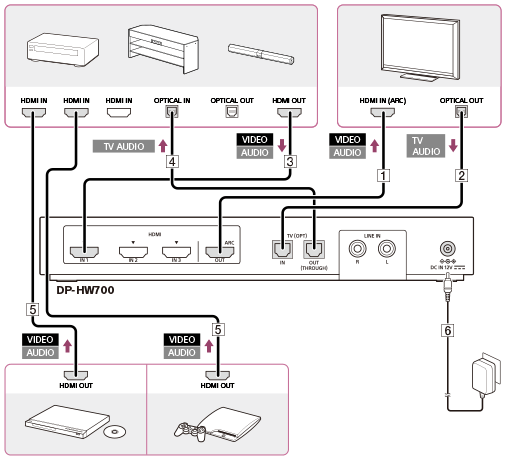

Priključite procesor DP-HW700, ojačevalnik AV, TV, napravo BD/DVD in/ali igralno napravo.

Če so naprave priključene na TV, jih odklopite s TV-ja in jih priključite na procesor.

: zvočni signal

: video signal

: zvočni signal TV-ja

HDMI IN: vhod HDMI

HDMI OUT: izhod HDMI

OPTICAL IN: optični digitalni vhod

OPTICAL OUT: optični digitalni izhod

Priključite procesor in TV s kablom HDMI (tipa High Speed) (v prodaji ločeno).

Povežite optični digitalni izhod na TV-ju z optičnim digitalnim kablom (priložen).

Namig

Optični digitalni kabel mora biti priključen, da lahko poslušate zvok iz TV-ja na tem sistemu.

Priključite procesor in ojačevalnik AV s kablom HDMI (tipa High Speed) (v prodaji ločeno).

Povežite procesor in ojačevalnik AV z optičnim digitalnim kablom (v prodaji ločeno).

Priložen je le en optični digitalni kabel.

Namig

Vhod signala do priključka TV (OPT) IN poteka kot je iz priključka TV (OPT) OUT (THROUGH) (funkcija optičnega prehajanja).

Priključite napravo BD/DVD in/ali igralno napravo na ojačevalnik AV s kablom HDMI (tipa High Speed) (v prodaji ločeno).

Povežite priloženi napajalnik AC.

Opombe

Pred uporabo stikala CONTROL FOR HDMI izklopite procesor ali ga postavite v stanje pripravljenosti.

Funkcija ARC ne deluje na procesorju, če je stikalo CONTROL FOR HDMI nastavljeno na »MODE2«. Za poslušanje zvoka iz TV-ja na tem sistemu priključite procesor in TV z optičnim digitalnim kablom, tudi če TV podpira ARC.
