| Priključitev naprav brez priključkov HDMI

Priključitev naprav brez priključkov HDMI

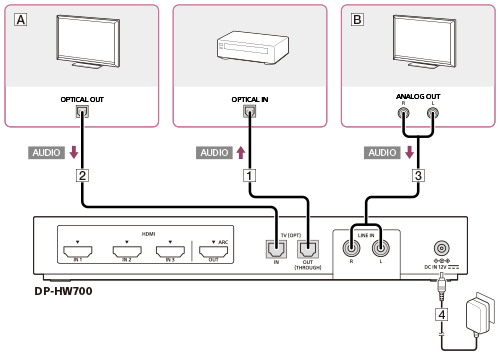

Priključek TV (OPT) IN (vhodni priključek za optični digitalni zvok) procesorja mora biti priključen le v optični digitalni izhodni priključek na TV-ju.*

Priključite analogne naprave (VTR, TV itd.) na priključke na zadnji strani procesorja DP-HW700 z uporabo analognega zvočnega kabla (v prodaji ločeno).

* Priključitev tega sistema na optične digitalne izhodne priključke na vašem osebnem računalniku morda ne bo delovala.

: TV z optičnim digitalnim izhodom zvoka

: TV z analognim izhodom zvoka

: zvočni signal

Priključite ojačevalnik AV z optičnim digitalnim kablom (priložen).

Priključite TV z optičnim digitalnim kablom (v prodaji ločeno).

Priložen je le en optični digitalni kabel.

Namig

Vhod signala do priključka TV (OPT) IN poteka kot je iz priključka TV (OPT) OUT (THROUGH) (funkcija optičnega prehajanja).

Priključite analogna naprave (VTR, TV itd.) z analognim zvočnim kablom (v prodaji ločeno).

Opomba

Analogni vhod signala prek priključkov LINE IN ni izhod prek priključka TV (OPT) OUT (priključek za optični digitalni izhod zvoka).

Povežite priloženi napajalnik AC.

Kadar je glasnost analognih naprav prenizka
