Ejemplo de conexión 3: conexión del procesador a dispositivos a través de un amplificador AV (TV equipada con ARC)
Consulte este ejemplo de conexión cuando conecte un amplificador AV entre el procesador y la TV. Se recomienda esta conexión cuando desee conectar 3 dispositivos HDMI o menos (dispositivo BD, etc.), a excepción de un amplificador AV. Se recomienda esta conexión cuando desee conectar un gabinete para sistema de cine o una barra de sonido a tomas HDMI en lugar de un amplificador AV.
Sugerencia
-
¿Qué es ARC? [Detalles]
-
Ajuste el interruptor CONTROL FOR HDMI en “MODE2”.
-

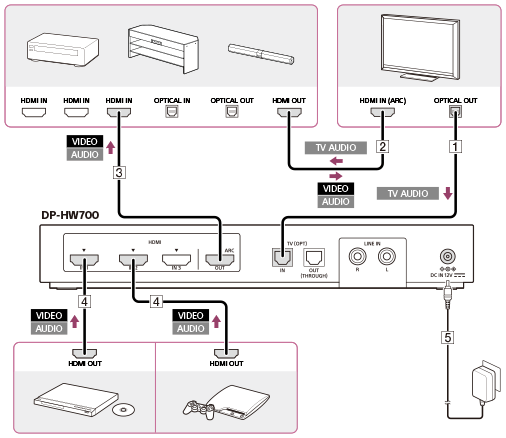

Conecte un amplificador AV, una TV, un dispositivo BD/DVD o un dispositivo de juego a las tomas ubicadas en la parte trasera del procesador DP-HW700.
Si los dispositivos se encuentran conectados a la TV, desconéctelos y conéctelos al procesador.
: señal de audio
: señal de video
: señal de audio de la TVHDMI IN: entrada HDMI
HDMI OUT: salida HDMI
OPTICAL IN: entrada digital óptica
OPTICAL OUT: salida digital óptica
Conecte la TV con el cable digital óptico (proporcionado).
Sugerencia
-
Para escuchar el sonido de la TV en este sistema, se debe conectar el cable digital óptico.
Conecte la TV y un amplificador AV con un cable HDMI (tipo High Speed) (se vende por separado).El sonido de la TV se envía al amplificador AV a través del cable HDMI.
Conecte el procesador y el amplificador AV con un cable HDMI (tipo High Speed) (se vende por separado).
Conecte un dispositivo BD/DVD o un dispositivo de juegos al procesador con un cable HDMI (tipo High Speed) (se vende por separado).
Conecte el adaptador de corriente alterna proporcionado.Notas
-
Apague el procesador o ajústelo al modo en espera antes de utilizar el interruptor CONTROL FOR HDMI.
-
La función ARC no se activa en el procesador cuando el interruptor CONTROL FOR HDMI se encuentra en “MODE2”. Para escuchar el sonido de la TV en este sistema, conecte el procesador y la TV con el cable digital óptico, incluso si es compatible con ARC.
