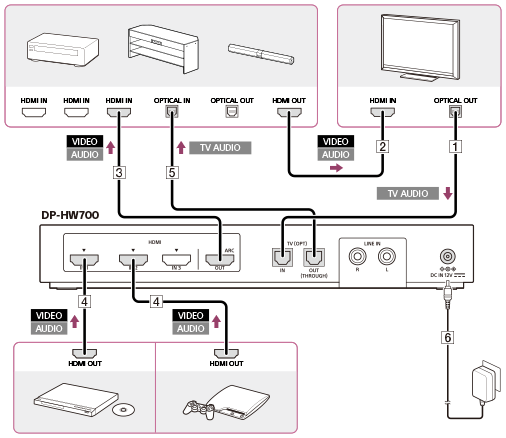

Bağlantı örneği 4: İşlemcinin aygıtlara bir AV yükseltici üzerinden bağlanması (ARC işlevine sahip olmayan televizyonlarda)
-
Varsayılan ayarlarda Control for HDMI işlevi devre dışıdır. Control for HDMI işlevini kullanmak için, işlemci menüsünden [Control for HDMI] öğesini [On] konumuna ayarlayın. [Ayrıntılar]
-
CONTROL FOR HDMI düğmesini “MODE2” konumuna ayarlayın.
-
DP-HW700 işlemcisinin arka tarafındaki jaklara bir AV yükseltici, bir televizyon, bir BD/DVD aygıtı ve/veya bir oyun aygıtı bağlayın.
: ses sinyali
: video sinyali
: televizyonun ses sinyali
Televizyonu optik dijital kablo (ürünle verilir) ile bağlayın.
-
Televizyon seslerinin bu sistemden verilmesi için mutlaka optik dijital kablo bağlanmalıdır.
Bir HDMI kablosuyla (High Speed tipi) (ayrı olarak satılır) bir televizyon veya AV yükseltici bağlayın.
Bir HDMI kablosuyla (High Speed tipi) (ayrı olarak satılır) bir işlemci veya AV yükseltici bağlayın.
Bir BD/DVD aygıtını ve/veya bir oyun aygıtını bir HDMI kablosu (High Speed tipi) (ayrı olarak satılır) üzerinden işlemciye bağlayın.
Optik dijital girişi optik dijital kablo (ürünle verilir) üzerinden AV yükselticiye bağlayın.-
TV (OPT) IN jaklarına gelen sinyal girişi TV (OPT) OUT (THROUGH) jakından (Optik geçiş işlevi) olduğu gibi aktarılır.
Ürünle verilen AC adaptörünü bağlayın.-
CONTROL FOR HDMI düğmesini kullanmadan önce işlemciyi kapalı konuma getirin veya bekleme moduna ayarlayın.
-
ARC işlevi, CONTROL FOR HDMI düğmesi “MODE2” konumuna ayarlıyken işlemcide çalışmaz. Televizyon seslerini bu sistemden almak için, televizyon ARC işlevini desteklese dahi işlemci ve televizyonu optik dijital kablo kullanarak bağlayın.
