Podłączanie do gniazd LINE OUT UNBALANCED za pomocą przewodu audio

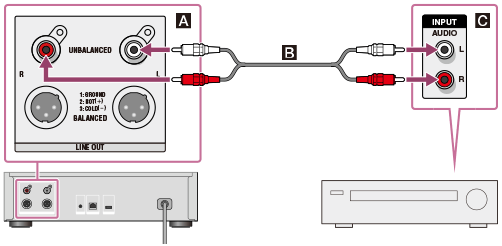

Należy podłączyć wzmacniacz do gniazd LINE OUT UNBALANCED na tylnym panelu ZESTAWU HDD AUDIO PLAYER za pomocą przewodu audio (należy do wyposażenia) w sposób przedstawiony na poniższej ilustracji.

: gniazda LINE OUT UNBALANCED L/R w ZESTAWIE HDD AUDIO PLAYER

: przewód audio (należy do wyposażenia)

: analogowe gniazda wejściowe we wzmacniaczu

Podłączanie do gniazd LINE OUT BALANCED za pomocą symetrycznych przewodów XLR

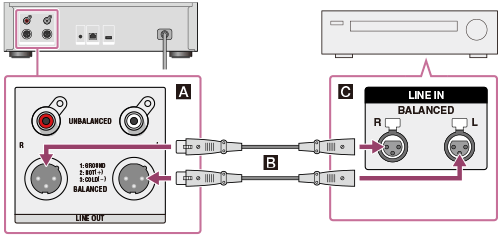

Należy podłączyć wzmacniacz do gniazd LINE OUT BALANCED na tylnym panelu ZESTAWU HDD AUDIO PLAYER za pomocą symetrycznych przewodów XLR (nie należą do wyposażenia).

: gniazda LINE OUT UNBALANCED L/R w ZESTAWIE HDD AUDIO PLAYER

: symetryczne przewody XLR (nie należą do wyposażenia)

: analogowe gniazda wejściowe we wzmacniaczu

Obsługa podłączonego wzmacniacza

Po podłączeniu monofonicznego przewodu z wtykiem mini lub przedłużacza pilota można sterować wzmacniaczem za pomocą pilota należącego do wyposażenia ZESTAWU HDD AUDIO PLAYER lub przy użyciu specjalnej aplikacji.

W przypadku korzystania ze wzmacniacza firmy Sony wyposażonego w gniazdo wejściowe sygnału podczerwieni.

: gniazdo IR REMOTE OUT w ZESTAWIE HDD AUDIO PLAYER

: przewód monofoniczny z wtykiem mini (należy do wyposażenia)

: gniazdo wejściowe sygnału podczerwieni we wzmacniaczu

Szczegółowe informacje o sterowaniu wzmacniaczem można znaleźć w temacie „Obsługa wzmacniacza firmy Sony za pomocą pilota lub specjalnej aplikacji”.

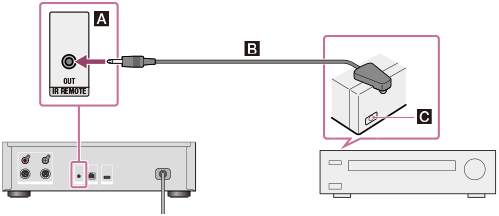

W przypadku korzystania ze wzmacniacza firmy Sony niewyposażonego w gniazdo wejściowe sygnału podczerwieni lub wzmacniacza innego producenta.

: gniazdo IR REMOTE OUT w ZESTAWIE HDD AUDIO PLAYER

: przedłużacz pilota (należy do wyposażenia)

: czujnik podczerwieni (odbiornik) w podłączonym wzmacniaczu

Szczegółowe informacje o sterowaniu wzmacniaczem można znaleźć w temacie „Obsługa wzmacniacza innej firmy za pomocą pilota należącego do wyposażenia lub przy użyciu specjalnej aplikacji”.

Uwaga

• Symetryczne przewody XLR zatrzaskują się w gniazdach. Wyjmowanie ich z użyciem siły może spowodować uszkodzenie podłączonych urządzeń. Przed przeniesieniem ZESTAWU HDD AUDIO PLAYER należy odblokować i odłączyć od niego symetryczne przewody XLR.
• ZESTAW HDD AUDIO PLAYER jest wyposażony we wbudowaną antenę do bezprzewodowej sieci LAN. Należy zachować odpowiednią odległość między ZESTAWEM HDD AUDIO PLAYER a głośnikami lub innymi urządzeniami, aby zapewnić dobrą łączność bezprzewodową.

Porada

• W przypadku podłączenia wzmacniacza do ZESTAWU HDD AUDIO PLAYER za pomocą symetrycznych przewodów XLR otaczające źródła zakłóceń wywierają mniejszy wpływ na brzmienie.
