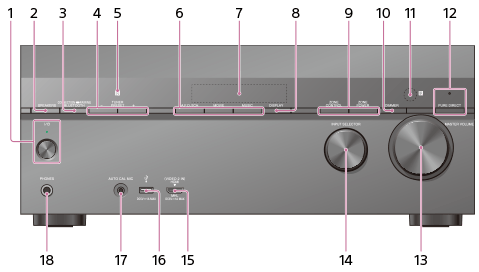

1. (pornire/standby)
2. SPEAKERS
3. CONNECTION PAIRING BLUETOOTH
   Operează funcţia BLUETOOTH.
4. TUNER PRESET +/–
5. Senzor NFC
6. A.F.D./2CH, MOVIE, MUSIC
7. Panoul de afişaj
8. DISPLAY
9. ZONE CONTROL, ZONE POWER
10. DIMMER
    Reglează luminozitatea panoului de afişaj pe 3 niveluri.
11. Senzor telecomandă
    Primeşte semnale de la telecomandă.
12. PURE DIRECT
    Indicatorul de deasupra butonului se aprinde atunci când funcţia Pure Direct este activată.
13. MASTER VOLUME
14. INPUT SELECTOR
15. Mufa HDMI/MHL (VIDEO 2 IN)
16. Port (USB)
17. Mufa AUTO CAL MIC
18. Mufa PHONES
    Conectaţi căştile aici.

Indicator luminos deasupra butonului (pornire/standby) (1)

• Verde: Receptorul este pornit.
• Portocaliu: Receptorul se află în modul standby şi:
  • [Control for HDMI], [Network Standby] (*1) sau [Bluetooth Standby] este setat la [On].
  • [Pass Through] este setat la [On] (*2) sau [Auto].
  • Receptorul din zona 2 este pornit.

  Indicatorul se stinge când receptorul se află în modul standby şi [Control for HDMI], [Pass Through], [Network Standby] (*1) şi [Bluetooth Standby] sunt setate la [Off] şi receptorul din zona 2 este oprit.

^*1 Doar pentru modelele din S.U.A. şi Canada

^*2 Doar pentru modelele din SUA, Canada, Mexic şi Australia

Notă

• Indicatorul clipeşte rar în timpul actualizării software.
