Подключение саундбара

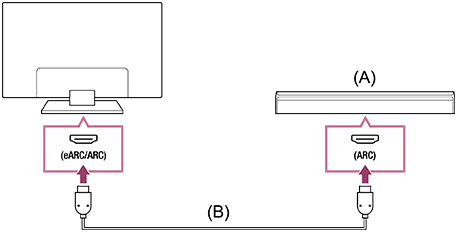

Рекомендуем подключить входной разъем HDMI телевизора (eARC или ARC) к выходному разъему HDMI саундбара (eARC или ARC) с помощью кабеля HDMI.

(A) Саундбар

(B) Кабель HDMI (не прилагается)^*

^* Мы рекомендуем использовать сертифицированный Улучшенный высокоскоростной HDMI™ кабель(‐и).

Чтобы подключить саундбар через HDMI, см. “Подключение HDMI”.

При подключении телевизора к саундбару через HDMI можно использовать следующие функции.

• Соединение питания саундбара и телевизора
• Отображение и настройка параметров звуковой панели на экране телевизора (в зависимости от модели)

Примечание

• Доступные функции зависят от модели саундбара.
• В зависимости от модели саундбара “eARC” или “ARC” может быть не отмечено на разъеме HDMI. Подробнее о подключении см. в руководстве к саундбару.

Совет

Рядом с входным разъемом HDMI могут располагаться три тактильные точки в зависимости от модели. Руководствуйтесь ими в процессе установки.

Подключение усилителя звука

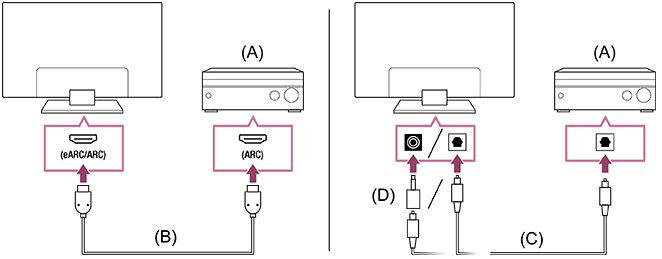

Рекомендуем подключить входной разъем HDMI телевизора (eARC или ARC) к выходному разъему HDMI саундбара (eARC или ARC) через HDMI. В зависимости от модели аудиосистемы также возможно подключение с помощью цифрового оптического кабеля.

(A) Усилитель звука

(B) Кабель HDMI (не прилагается)^*

(C) Цифровой оптический кабель (не входит в комплект поставки)

(D) Цифровой аудиопереходник (поставляется только с совместимыми моделями)

^* Мы рекомендуем использовать сертифицированный Улучшенный высокоскоростной HDMI™ кабель(‐и).

Чтобы подключить усилитель звука через HDMI, см. “Подключение HDMI”. Чтобы подключить усилитель звука с помощью цифрового оптического кабеля, см. “Подключение цифрового оптического кабеля”.

Примечание

• ВСЕГДА храните мелкие аксессуары в недоступном для детей месте, чтобы дети их случайно не проглотили.

Подключение HDMI (поддерживается eARC)

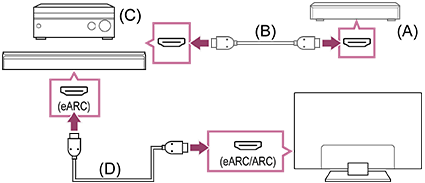

1. Подключите внешнее входное устройство к телевизору кабелем HDMI. Подключите телевизор к аудиосистеме с помощью другого кабеля HDMI.

   Подключите аудиосистему к разъему входа HDMI телевизора с надписью “ARC” или “eARC/ARC”.






   (A) Внешнее входное устройство (например, устройство записи Blu-ray/DVD)

   (B) Кабель HDMI (не входит в комплект поставки)

   (C) Аудио/видео ресивер или звуковая панель

   (D) Кабель Ethernet HDMI (не входит в комплект поставки)^*

   ^* Рекомендуется использовать сертифицированный кабель Улучшенный высокоскоростной HDMI™ кабель(‐и) с логотипом HDMI.

2. Нажмите кнопку (Быстрые настройки) на пульте ДУ, затем выберите [Настройки] — [Изображение и звук] — [Аудиовыход] — [Настройки аудиосистемы] — [Настройка eARC] — [Авто].

   Перейти на экран Настройки

3. Выберите [Аудиовыход] — [Динамик] — [Аудиосистема].

4. Включите функцию аудиосистемы eARC.

   См. инструкции, прилагаемые к устройству.

5. Регулировка аудиосистемы

Примечание

• Если для параметра [Цифровой аудиовыход] задано значение [Приоритизировать транзит], некоторые звуковые сигналы на телевизоре будут функционировать следующим образом:
  • системные звуки и звуковые ответы не выводятся; и
  • эффективность распознавания голоса со встроенного микрофона может ухудшиться (только для телевизоров со встроенным микрофоном).

Совет

Рядом с входным разъемом HDMI могут располагаться три тактильные точки в зависимости от модели. Руководствуйтесь ими в процессе установки.

Подключение HDMI (поддерживается ARC)

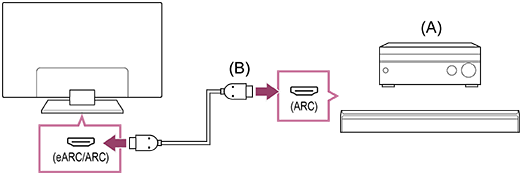

1. Подключите телевизор к аудиосистеме с помощью кабеля HDMI.

   Подключите к разъему входа HDMI телевизора с надписью “ARC” или “eARC/ARC”.



   (A) Аудио/видео ресивер или звуковая панель

   (B) Кабель HDMI (не прилагается)^*

   ^* Рекомендуется использовать сертифицированный кабель Улучшенный высокоскоростной HDMI™ кабель(‐и) с логотипом HDMI.

2. Регулировка аудиосистемы

Примечание

• Для подключений ARC эффективность распознавания голоса может ухудшиться (только для телевизоров со встроенным микрофоном).
• Если для параметра [Цифровой аудиовыход] задано значение [Приоритизировать транзит], некоторые звуковые сигналы на телевизоре будут функционировать следующим образом:
  • системные звуки и звуковые ответы не выводятся; и
  • эффективность распознавания голоса со встроенного микрофона может ухудшиться (только для телевизоров со встроенным микрофоном).

Совет

Рядом с входным разъемом HDMI могут располагаться три тактильные точки в зависимости от модели. Руководствуйтесь ими в процессе установки.

Подключение цифрового оптического кабеля

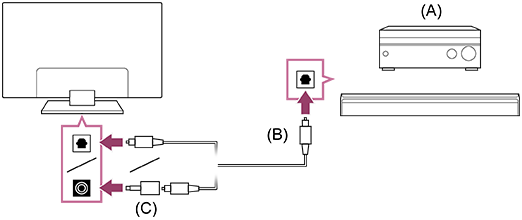

1. Подключите телевизор к аудиосистеме с помощью цифрового оптического кабеля.

   Подключите к разъему цифрового оптического аудиовхода.



   (A) Аудио/видео ресивер или звуковая панель

   (B) Оптический аудиокабель (не прилагается)

   (C) Цифровой аудиопереходник (поставляется только с совместимыми моделями)

2. Чтобы включить [Оптический цифровой аудиовыход], нажмите кнопку (Быстрые настройки) на пульте ДУ, затем выберите [Настройки] — [Изображение и звук] — [Аудиовыход] — [Настройки оптического цифрового аудиовыхода] — [Оптический цифровой аудиовыход].

   Перейти на экран Настройки

3. Регулировка аудиосистемы

Примечание

• ВСЕГДА храните мелкие аксессуары в недоступном для детей месте, чтобы дети их случайно не проглотили.

Совет

Соединение HDMI ориентировано на аудиосистему (с поддержкой eARC)

Можно выполнить соединения, ориентированные на аудиосистему, следующим образом.

Информацию о настройках телевизора см. в разделе “Подключение HDMI” (с поддержкой eARC). Настройки аудиосистемы см. в руководстве к устройству.

(A) Внешнее входное устройство (например, устройство записи Blu-ray/DVD)

(B) Кабель HDMI (не входит в комплект поставки)

(C) Аудио/видео ресивер или звуковая панель

(D) Кабель Ethernet HDMI (не входит в комплект поставки)^*

^* Рекомендуется использовать сертифицированный кабель Улучшенный высокоскоростной HDMI™ кабель(‐и) с логотипом HDMI.
