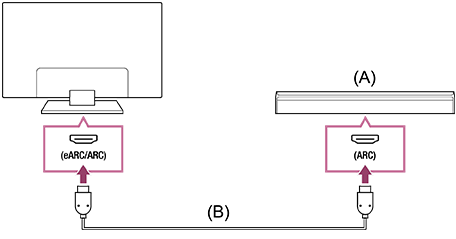

Підключення звукової панелі

Рекомендується з’єднувати вхідне гніздо HDMI телевізора (eARC чи ARC) із вихідним гніздом HDMI звукової панелі (eARC або ARC) за допомогою кабелю HDMI.

(A) Звукова панель

(B) Кабель HDMI (не постачається)^*

^* Рекомендовано використовувати сертифікований Високошвидкісні HDMI™‐кабелі найвищої якості.

Відомості про підключення звукової панелі через HDMI див. в розділі «HDMI-з’єднання».

У разі підключення телевізора до звукової панелі через HDMI можна використовувати наведені нижче функції.

• Зв’язування стану живлення звукової панелі й телевізора
• Відображення та налаштування параметрів звукової панелі на телевізорі (залежить від моделі)

Примітка

• Доступні функції залежать від звукової панелі.
• Залежно від звукової панелі на гнізді HDMI може бути відсутня позначка «eARC» або «ARC». Докладнішу інформацію про підключення див. в посібнику з експлуатації звукової панелі.

Підказка

Залежно від вашої моделі поруч зі вхідним гніздом HDMI можуть бути три тактильні точки. Використовуйте їх як орієнтир під час установлення.

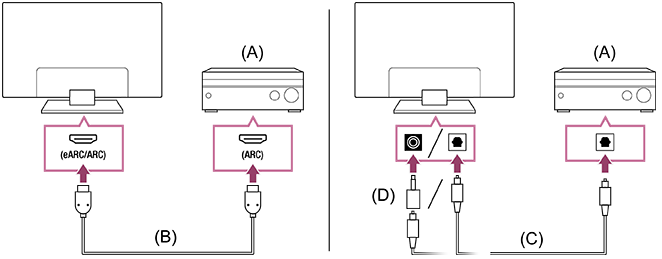

Підключення аудіопідсилювача

Рекомендується з’єднувати вхідне гніздо HDMI телевізора (eARC чи ARC) із вихідним гніздом HDMI звукової панелі (eARC або ARC) через HDMI. Залежно від аудіосистеми здійснити підключення також можна за допомогою цифрового оптичного кабелю.

(A) Аудіопідсилювач

(B) Кабель HDMI (не постачається)^*

(C) Цифровий оптичний кабель (не постачається)

(D) Адаптер роз’єму цифрового аудіо (входить до комплекту лише підтримуваних моделей)

^* Рекомендовано використовувати сертифікований Високошвидкісні HDMI™‐кабелі найвищої якості.

Відомості про підключення аудіопідсилювача через HDMI див. в розділі «HDMI-з’єднання». Інформацію про підключення аудіопідсилювача через цифровий оптичний кабель див. в розділі «Цифрове оптичне кабельне з’єднання».

Примітка

• ОБОВ’ЯЗКОВО зберігайте дрібне приладдя в недоступному для дітей місці, щоб вони випадково не проковтнули його.

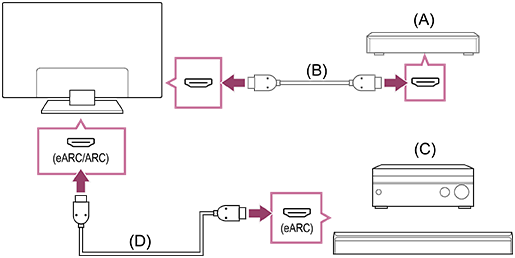

HDMI-з’єднання (eARC підтримується)

1. Підключіть зовнішній пристрій і телевізор за допомогою кабелю HDMI. З’єднайте телевізор із аудіосистемою іншим кабелем HDMI.

   Підключіть аудіосистему до вхідного гнізда HDMI телевізора із написом «ARC» або «eARC/ARC».






   (A) Зовнішній пристрій (наприклад, програвач Blu-ray/DVD)

   (B) Кабель HDMI (не постачається)

   (C) Аудіо/відеоприймач або звукова панель

   (D) Кабель HDMI з Ethernet (не постачається)^*

   ^* Рекомендовано використовувати сертифіковані кабелі Високошвидкісні HDMI™‐кабелі найвищої якості із логотипом HDMI.

2. Натисніть кнопку (Швидкі настройки) на пульті дистанційного керування, а потім виберіть [Налаштування] — [Зображення і звук] — [Аудіовихід] — [Налаштування аудіосистеми] — [Налаштування eARC] — [Авто].

   Перейти на екран Налаштування

3. Виберіть [Аудіовихід] — [Динаміки] — [Аудіосистема].

4. Увімкнути функцію eARC аудіосистеми.

   Детальну інформацію дивіться в посібнику з експлуатації пристрою.

5. Налаштування аудіосистеми

Примітка

• Якщо [Цифровий аудіовихід] налаштовано на [Пріоритет пропуску], для деяких аудіосигналів телевізор працює наступним чином:
  • системні звуки та звукові відповіді не відтворюватимуться; і
  • може знизитися чутливість розпізнавання голосу вбудованим мікрофоном (лише телевізори з вбудованим мікрофоном).

Підказка

Залежно від вашої моделі поруч зі вхідним гніздом HDMI можуть бути три тактильні точки. Використовуйте їх як орієнтир під час установлення.

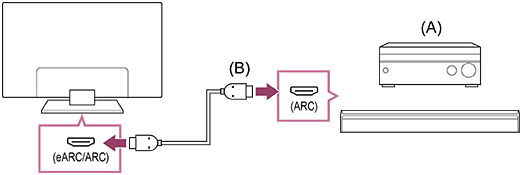

HDMI-з’єднання (ARC підтримується)

1. З’єднайте телевізор з аудіосистемою за допомогою кабелю HDMI.

   Виконайте з’єднання до вхідного гнізда HDMI телевізора із написом «ARC» або «eARC/ARC».



   (A) Аудіо/відеоприймач або звукова панель

   (B) Кабель HDMI (не постачається)^*

   ^* Рекомендовано використовувати сертифіковані кабелі Високошвидкісні HDMI™‐кабелі найвищої якості із логотипом HDMI.

2. Налаштування аудіосистеми

Примітка

• Під час підключення ARC якість розпізнавання голосу може знижуватися (лише телевізори з вбудованим мікрофоном).
• Якщо [Цифровий аудіовихід] налаштовано на [Пріоритет пропуску], для деяких аудіосигналів телевізор працює наступним чином:
  • системні звуки та звукові відповіді не відтворюватимуться; і
  • може знизитися чутливість розпізнавання голосу вбудованим мікрофоном (лише телевізори з вбудованим мікрофоном).

Підказка

Залежно від вашої моделі поруч зі вхідним гніздом HDMI можуть бути три тактильні точки. Використовуйте їх як орієнтир під час установлення.

Цифрове оптичне кабельне з’єднання

1. Під’єднання телевізора до аудіосистеми за допомогою цифрового оптичного кабелю.

   Підключення до цифрового оптичного вхідного гнізда аудіосистеми.



   (A) Аудіо/відеоприймач або звукова панель

   (B) Оптичний аудіокабель (не постачається)

   (C) Адаптер роз’єму цифрового аудіо (входить до комплекту лише підтримуваних моделей)

2. Щоб увімкнути [Оптичний цифровий аудіовихід], натисніть кнопку (Швидкі настройки) на пульті дистанційного керування, а потім виберіть [Налаштування] — [Зображення і звук] — [Аудіовихід] — [Налаштування оптичного цифрового аудіовиходу] — [Оптичний цифровий аудіовихід].

   Перейти на екран Налаштування

3. Налаштування аудіосистеми

Примітка

• ОБОВ’ЯЗКОВО зберігайте дрібне приладдя в недоступному для дітей місці, щоб вони випадково не проковтнули його.

Підказка

Підключення до аудіосистеми за допомогою HDMI (централізовано, з підтримкою eARC)

Підключення до аудіосистеми можна виконати централізовано, як зазначено нижче.

Налаштування телевізора див. у розділі щодо підключення через HDMI (з підтримкою eARC). Процедуру налаштування аудіосистеми див. у її посібнику.

(A) Зовнішній пристрій (наприклад, програвач Blu-ray/DVD)

(B) Кабель HDMI (не постачається)

(C) Аудіо/відеоприймач або звукова панель

(D) Кабель HDMI з Ethernet (не постачається)^*

^* Рекомендовано використовувати сертифіковані кабелі Високошвидкісні HDMI™‐кабелі найвищої якості із логотипом HDMI.
