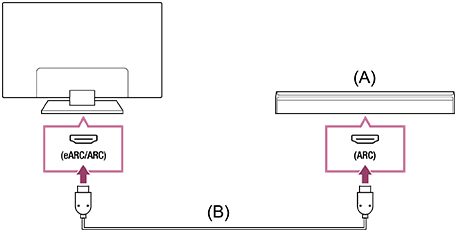

การเชื่อมต่อซาวด์บาร์

ขอแนะนำให้เชื่อมต่อขั้ว HDMI ของ TV (eARC หรือ ARC) เข้ากับขั้วสัญญาขาออก HDMI ของซาวด์บาร์ (eARC หรือ ARC) โดยใช้สาย HDMI

(A) ซาวด์บาร์

(B) สาย HDMI (ไม่ให้มาด้วย)^*

^* ขอแนะนำให้ใช้ Premium High Speed HDMI™ Cable(s) ที่ได้รับการรับรอง

เชื่อมต่อกับซาวด์บาร์ผ่าน HDMI โดยดูคำแนะนำเกี่ยวกับ “การเชื่อมต่อ HDMI”

หากคุณเชื่อมต่อ TV กับซาวด์บาร์ผ่าน HDMI คุณสามารถใช้งานคุณสมบัติต่อไปนี้

• เชื่อมโยงสถานะการจ่ายไฟของซาวด์บาร์และ TV
• แสดงและกำหนดค่าซาวด์บาร์ที่ TV (ขึ้นอยู่กับรุ่นทีวีของคุณ)

หมายเหตุ

• ฟังก์ชั่นที่ใช้งานได้จะขึ้นอยู่กับซาวด์บาร์ที่ใช้
• “eARC” หรือ “ARC” อาจไม่มีแจ้งไว้ที่ขั้วต่อ HDMI ขึ้นอยู่กับซาวด์บาร์ที่ใช้ ดูรายละเอียดการเชื่อมต่อได้จากคู่มือสำหรับซาวด์บาร์

คำแนะนำ

อาจมีตุ่มสัมผัสสามปุ่มติดอยู่กับขั้วสัญญาณขาเข้า HDMI ขึ้นอยู่กับรุ่นผลิตภัณฑ์ที่คุณใช้ ใช้เป็นแนวทางระหว่างการติดตั้ง

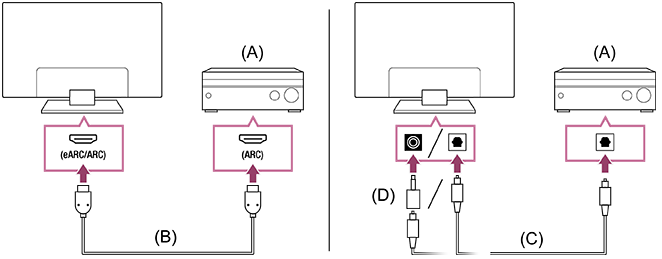

การเชื่อมต่อแอมป์เครื่องเสียง

ขอแนะนำให้เชื่อมต่อขั้ว HDMI ของ TV (eARC หรือ ARC) กับขั้วสัญญาณขาออก HDMI ของซาวด์บาร์ (eARC หรือ ARC) ผ่านขั้วต่อ HDMI นอกจากนี้คุณยังสามารถเชื่อมต่อกับสายดิจิตอลออพติคอลได้เช่นกัน

(A) แอมป์เครื่องเสียง

(B) สาย HDMI (ไม่ให้มาด้วย)^*

(C) สายดิจิตอลออพติคอล (ไม่ได้จัดมาให้)

(D) อะแดปเตอร์ขั้วต่อสัญญาณเสียงดิจิตอล (จัดมาให้เฉพาะรุ่นที่รองรับ)

^* ขอแนะนำให้ใช้ Premium High Speed HDMI™ Cable(s) ที่ได้รับการรับรอง

ดูการเชื่อมต่อแอมป์เครื่องเสียงผ่าน HDMI ได้จากหัวข้อ “การเชื่อมต่อ HDMI” เชื่อมต่อแอมป์เครื่องเสียงกับสายดิจิตอลออพติคอลได้จากหัวข้อ “การเชื่อมต่อสายดิจิตอลออปติคอล”

หมายเหตุ

• อุปกรณ์เชื่อมต่อขนาดเล็กจะต้องเก็บให้พ้นมือเด็กเพื่อไม่ให้กลืนกินเข้าไป

การเชื่อมต่อ HDMI (รองรับ eARC)

1. เชื่อมต่ออุปกรณ์อินพุตภายนอกและ TV ด้วยสาย HDMI เชื่อมต่อ TV และเครื่องเสียงด้วยสาย HDMI อื่น

   เชื่อมต่อเครื่องเสียงเข้าที่ขั้วสัญญาณขาเข้า HDMI ของทีวีที่มีข้อความ “ARC” หรือ “eARC/ARC”






   (A) อุปกรณ์อินพุตภายนอก (เช่น เครื่องบันทึกบลูเรย์/DVD)

   (B) สาย HDMI (ไม่ให้มาด้วย)

   (C) AV รีซีฟเวอร์หรือซาวด์บาร์

   (D) HDMI เคเบิลพร้อมด้วยอีเทอร์เน็ต (ไม่มีมาให้)^*

   ^* เราขอแนะนำ Premium High Speed HDMI™ Cable(s) ที่ได้รับอนุญาต ที่มีโลโก้ HDMI

2. กดปุ่ม (การตั้งค่าเร็ว) ที่รีโมทคอนโทรล จากนั้นเลือก [การตั้งค่า] — [การแสดงผลและการปรับเสียง] — [สัญญาณเสียงออก] — [การตั้งค่าเครื่องเสียง] — [การตั้งค่า eARC] — [อัตโนมัติ]

   ไปที่หน้าจอ การตั้งค่า

3. เลือก [สัญญาณเสียงออก] — [ลำโพง] — [เครื่องเสียง]

4. เปิดใช้คุณสมบัติ eARC ของเครื่องเสียง

   ให้ดูคู่มือการใช้งานของอุปกรณ์

5. การปรับเครื่องเสียง

หมายเหตุ

• หากตั้งค่า [สัญญาณเสียงออกดิจิตอล] เป็น [เน้นโหมดส่งต่อก่อน] สำหรับสัญญาณเสียงบางอย่าง ทีวีจะทำงานดังนี้:
  • เสียงจากระบบเสียงและการตอบสนองของเสียงจะไม่แสดงผล และ
  • ประสิทธิภาพการจดจำเสียงของไมโครโฟนในตัวอาจลดลง (เฉพาะทีวีที่มีไมโครโฟนในตัวเท่านั้น)

คำแนะนำ

อาจมีตุ่มสัมผัสสามปุ่มติดอยู่กับขั้วสัญญาณขาเข้า HDMI ขึ้นอยู่กับรุ่นผลิตภัณฑ์ที่คุณใช้ ใช้เป็นแนวทางระหว่างการติดตั้ง

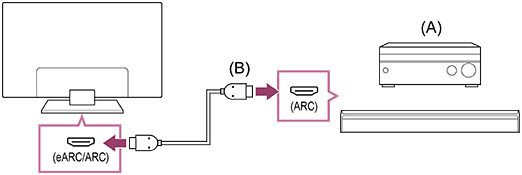

การเชื่อมต่อ HDMI (รองรับ ARC)

1. เชื่อมต่อทีวีและเครื่องเสียงด้วยสาย HDMI

   เชื่อมต่อขั้ว HDMI ของทีวีที่มีข้อความ “ARC” หรือ “eARC/ARC”



   (A) AV รีซีฟเวอร์หรือซาวด์บาร์

   (B) สาย HDMI (ไม่ให้มาด้วย)^*

   ^* เราขอแนะนำ Premium High Speed HDMI™ Cable(s) ที่ได้รับอนุญาต ที่มีโลโก้ HDMI

2. การปรับเครื่องเสียง

หมายเหตุ

• สำหรับการเชื่อมต่อ ARC ประสิทธิภาพการจดจำเสียงอาจลดลง (เฉพาะทีวีที่มีไมโครโฟนในตัว)
• หากตั้งค่า [สัญญาณเสียงออกดิจิตอล] เป็น [เน้นโหมดส่งต่อก่อน] สำหรับสัญญาณเสียงบางอย่าง ทีวีจะทำงานดังนี้:
  • เสียงจากระบบเสียงและการตอบสนองของเสียงจะไม่แสดงผล และ
  • ประสิทธิภาพการจดจำเสียงของไมโครโฟนในตัวอาจลดลง (เฉพาะทีวีที่มีไมโครโฟนในตัวเท่านั้น)

คำแนะนำ

อาจมีตุ่มสัมผัสสามปุ่มติดอยู่กับขั้วสัญญาณขาเข้า HDMI ขึ้นอยู่กับรุ่นผลิตภัณฑ์ที่คุณใช้ ใช้เป็นแนวทางระหว่างการติดตั้ง

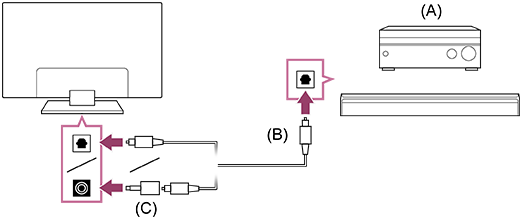

การเชื่อมต่อสายดิจิตอลออปติคอล

1. เชื่อมต่อทีวีและเครื่องเสียงด้วยสายดิจิตอลออปติคอล

   เชื่อมต่อเข้ากับช่องอินพุตดิจิตอลออปติคอลของเครื่องเสียง



   (A) AV รีซีฟเวอร์หรือซาวด์บาร์

   (B) สายสัญญาณเสียงออปติคอล (ไม่ให้มาด้วย)

   (C) อะแดปเตอร์ขั้วต่อสัญญาณเสียงดิจิตอล (จัดมาให้เฉพาะรุ่นที่รองรับ)

2. เปิดใช้ [สัญญาณเสียงออกดิจิตอลออปติคัล] โดยกดปุ่ม (การตั้งค่าเร็ว) ที่รีโมทคอนโทรล จากนั้นเลือก [การตั้งค่า] — [การแสดงผลและการปรับเสียง] — [สัญญาณเสียงออก] — [การตั้งค่าสัญญาณเสียงออกดิจิตอลออปติคัล] — [สัญญาณเสียงออกดิจิตอลออปติคัล]

   ไปที่หน้าจอ การตั้งค่า

3. การปรับเครื่องเสียง

หมายเหตุ

• อุปกรณ์เชื่อมต่อขนาดเล็กจะต้องเก็บให้พ้นมือเด็กเพื่อไม่ให้กลืนกินเข้าไป

คำแนะนำ

การเชื่อมต่อ HDMI ตรงกลางที่เครื่องเสียง (รองรับeARC)

คุณสามารถเชื่อมต่อกลางเครื่องเสียงได้ตามนี้

ดูคำแนะนำในการตั้งค่าทีวี ได้จากหัวข้อ การเชื่อมต่อ HDMI (รองรับeARC) ตั้งค่าเครื่องเสียงได้ตามคำแนะนำสำหรับอุปกรณ์ของคุณ

(A) อุปกรณ์อินพุตภายนอก (เช่น เครื่องบันทึกบลูเรย์/DVD)

(B) สาย HDMI (ไม่ให้มาด้วย)

(C) AV รีซีฟเวอร์หรือซาวด์บาร์

(D) HDMI เคเบิลพร้อมด้วยอีเทอร์เน็ต (ไม่มีมาให้)^*

^* เราขอแนะนำ Premium High Speed HDMI™ Cable(s) ที่ได้รับอนุญาต ที่มีโลโก้ HDMI
