Préparation pour le montage sur un mur

• Le poids de votre ordinateur ne dépasse pas le poids pris en charge par votre système de montage. Pour obtenir de plus amples renseignements concernant le poids pris en charge, consultez le manuel de votre système de montage.

• Une fois que votre ordinateur est monté au mur, ne posez aucun objet sur celui-ci, car le châssis pourrait se briser et l'unité principale pourrait tomber et causer des dommages à l'ordinateur ou provoquer des blessures.

1. Éteignez votre ordinateur VAIO ainsi que les périphériques, débranchez ensuite le cordon d'alimentation et tous les câbles de connexion.

2. Patientez un instant jusqu'à ce que votre ordinateur refroidisse.

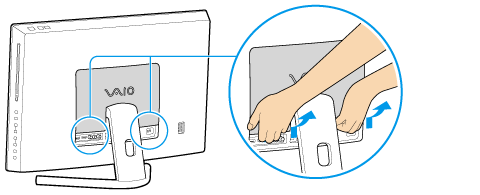

3. Retirez le panneau arrière de l'ordinateur.

4. Déposez un linge propre sur une surface plate à niveau, puis placez-y votre ordinateur.

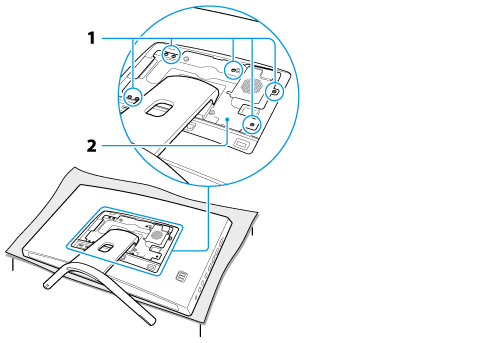

5. Retirez les sept vis (1) à l'aide d'un tournevis cruciforme et retirez le socle de pied (2) de l'ordinateur.

• Le socle de pied est solidement fixé à votre ordinateur. Tout en maintenant en place la base de l'appareil principal, saisissez fermement le socle de pied et tirez le socle hors de l'appareil.

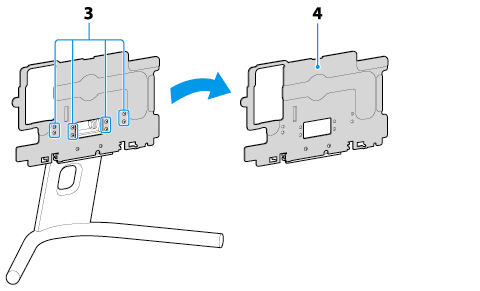

6. Enlevez les huit vis (3) situées à l'arrière du socle de pied et retirez le socle de montage (4).

• Veillez à conserver les vis que vous venez d'enlever afin de pouvoir les réutiliser.

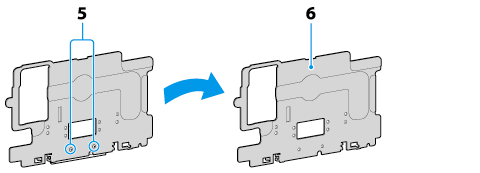

7. Retirez les deux vis (5) du socle de montage (6) et retirez le support mural.

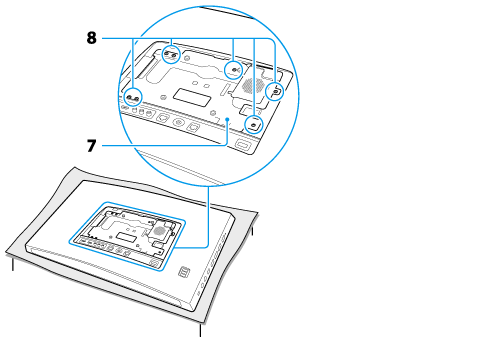

8. Retournez le socle de montage (7) et fixez-le à l'arrière de l'ordinateur à l'aide des sept vis (8) fixées au même endroit que l'étape 5.

• Veillez à bien serrer les vis avec un couple de serrage approprié.

9. Attachez fermement votre socle de montage mural à l'ordinateur à l'aide des quatre vis M4 (non fournies).

• N'utilisez pas les vis fixées à votre ordinateur VAIO.

10. Pour monter y assembler votre ordinateur, suivez les indications fournies dans le manuel compris avec le système de montage.
