Preparativi per il montaggio a parete
-
Il peso del computer VAIO rientra nei limiti consentiti dalla staffa di montaggio. Per ulteriori informazioni sul peso, consultare il manuale fornito con il sistema di montaggio.
-
Una volta installato il computer VAIO sulla parete, non collocare alcun oggetto sul computer in modo da non rompere la struttura e provocare la caduta dalla parete dell'unità principale, causando danni al computer o lesioni personali.
-
Spegnere il computer VAIO e le periferiche, scollegare il cavo di alimentazione e tutti i cavi di connessione.
-
Attendere qualche tempo affinché il computer si raffreddi.
-

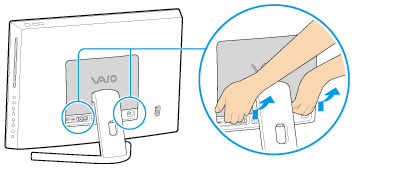

Rimuovere il coperchio posteriore del computer.
![](01/01/01/01/02/02.png)
-
Stendere un panno pulito su una superficie piana non inclinata e collocare il computer su di esso.
-

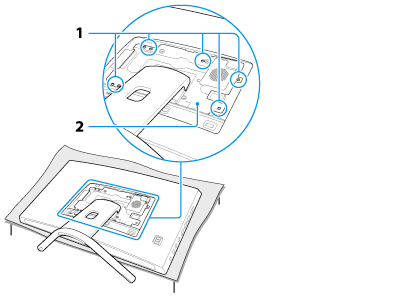

Rimuovere le sette viti (1) con un cacciavite a stella e staccare il piedistallo (2) dal computer.
![](01/01/01/01/03/03.png)
-
Il piedistallo è collegato saldamente al computer VAIO. Tenendo ferma la parte inferiore dell'unità principale, afferrare con decisione il piedistallo e staccarlo dall'unità.
-

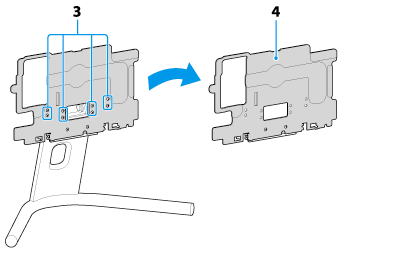

Rimuovere le otto viti (3) dal retro del piedistallo e staccare la base di montaggio (4).
![](01/01/01/01/04/04.png)
-
Conservare le viti rimosse poiché andranno utilizzate in un secondo momento.
-

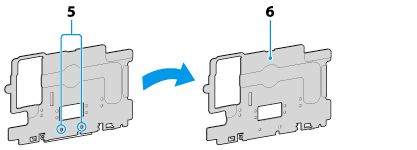

Rimuovere le due viti (5) dalla base di montaggio (6) e rimuovere la piastra di supporto.
![](01/01/01/01/05/05.png)
-

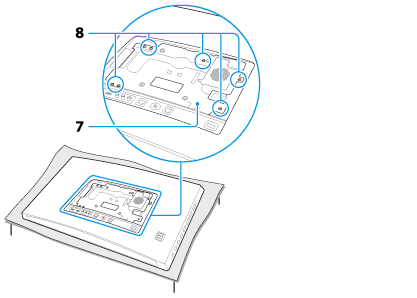

Capovolgere la base di montaggio (7) e avvitarla al retro del computer tramite le sette viti (8) che si trovavano nella stessa posizione e menzionate nel passaggio 5.
![](01/01/01/01/06/06.png)
-
Stringere le viti in modo adeguato.
-
Fissare la staffa di montaggio a parete al computer mediante quattro viti M4 (non in dotazione).
-
Non utilizzare le viti fissate al computer VAIO.
-
Seguire le istruzioni illustrate nel manuale fornito con la staffa di montaggio per l'installazione del computer.
