Digitální fotoaparátZV-1M2

1. Tlačítko ON/OFF (Napájení)
2. Kontrolka napájení/nabíjení
3. Tlačítko Fotografie/Video/S&Q
4. Tlačítko MOVIE (video)
5. Tlačítko C1 (tlačítko Vlastní 1) / tlačítko (Rozmazané pozadí)
6. Tlačítko spouště
7. Pro snímání: Páčka W/T (zoom)
   Pro prohlížení: Páčka (přehled) / páčka zoomu při přehrávání
8. Kontrolka samospouště / Kontrolka nahrávání
9. Vnitřní mikrofon
   • Při nahrávání videa tuto část nezakrývejte. Pokud tak učiníte, může to způsobit šum nebo snížit hlasitost.
10. Vícefunkční sáňky
    • Některé doplňky možná nepůjdou nasadit zcela a budou z vícefunkčních sáněk vyčuhovat dozadu. Jakmile však doplněk dosáhne předního konce sáněk, spojení je dokončeno.
    • Podrobnosti o kompatibilních doplňcích pro víceúčelové sáňky naleznete na webových stránkách Sony nebo se obraťte na svého prodejce Sony nebo místní autorizovaný servis Sony.
      Lze také používat doplňky pro sáňky. Činnost s doplňky jiných výrobců není zaručena.





11. Objektiv
12. Reproduktor



13. Displej/Dotykový panel

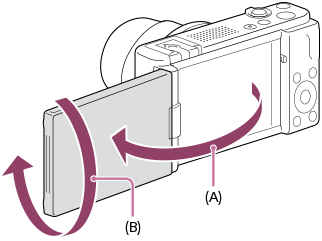

    • Displej můžete nastavit tak, aby se na něj dobře dívalo, a snímat z jakékoli polohy.



      (A): asi 176°
      (B): asi 270°

    • Pokud otevřete displej ze zavřené polohy a obrazovka bude směřovat dovnitř, fotoaparát se zapne.
    • Chcete-li zvolit, zda se fotoaparát vypne, když je displej zavřený s displejem otočeným dovnitř, vyberte MENU → (Nastavení) → [Možnost napáj.] → [Vypnout s displejem].
    • Možná nepůjde nastavit úhel displeje. Záleží na typu stativu, který používáte. V takovém případě uvolněte šroub o jednu otáčku a úhel displeje nastavte.
    • Při otevírání, zavírání nebo otáčení displeje netlačte příliš. Jinak může nastat porucha.
14. Konektor (mikrofon)
    • Když je připojen externí mikrofon, je vestavěný mikrofon automaticky vypnut. Když je externí mikrofon typu napájení z konektoru, bude mu dodáváno napájení z fotoaparátu.
15. Konektor USB Type-C
16. Mikro konektor HDMI
17. Anténa Wi-Fi/Bluetooth (vestavěná)
18. Ke snímání: Tlačítko Fn (funkce)
    K prohlížení: Tlačítko (Odeslat do smartph.)
19. Tlačítko MENU
20. Řídicí kolečko
21. Středové tlačítko
22. Tlačítko (přehrávání)
23. Tlačítko (vymazat) / Tlačítko (Nast. předs. prod.)



24. Očko pro popruh
25. Prostor pro vložení akumulátoru
26. Páčka pro uzamčení akumulátoru
27. Kontrolka přístupu
28. Prostor pro paměťovou kartu
29. Kryt slotu pro akumulátor/paměťové kartu
30. Otvor pro stativ
    Podporuje šroubky 1/4-20 UNC
    • Použijte stativ se šroubem kratším než 5,5 mm. Jinak nelze fotoaparát dobře připevnit a může dojít k poškození fotoaparátu.

Používání krytu proti větru (přiložen)

Ke snížení hluku větru zachyceného vnitřním mikrofonem při nahrávání videa použijte kryt proti větru připevněný na vícefunkční sáňky.
