Aparat cyfrowyZV-1M2

1. Przycisk ON/OFF (Zasilanie)
2. Lampka zasilania/ładowania
3. Przycisk Zdjęcie/Film/S&Q
4. Przycisk MOVIE (Film)
5. Przycisk C1 (Przycisk ustawień własnych 1) / przycisk (Rozmywanie tła)
6. Przycisk migawki
7. Rejestrowanie: Dźwignia zoomu (W/T)
   Przeglądanie: Dźwignia (Indeks)/Dźwignia zoomu przy odtwarzaniu
8. Lampka samowyzwalacza / lampka nagrywania
9. Wewnętrzny mikrofon
   • Nie zasłaniać tego elementu podczas nagrywania filmów. Może to spowodować szumy lub zmniejszyć głośność filmu.
10. Stopka multiinterfejsowa
    • Niektóre akcesoria mogą nie wchodzić do końca i wystawać ze stopki multiinterfejsowej. Jeżeli jednak przyłącze akcesoriów opiera się o przedni koniec stopki, to połączenie jest prawidłowe.
    • Szczegółowe informacje na temat akcesoriów zgodnych ze stopką multiinterfejsową można znaleźć w witrynie Sony, albo uzyskać w punkcie sprzedaży wyrobów Sony lub w miejscowym autoryzowanym punkcie serwisowym Sony.
      Można również stosować akcesoria do stopki do akcesoriów. Nie można zagwarantować działania z akcesoriami innych producentów.





11. Obiektyw
12. Głośnik



13. Monitor/Panel dotykowy

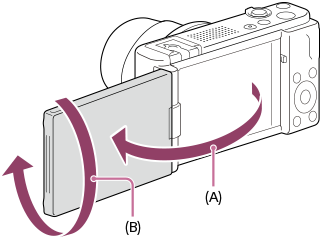

    • Monitor można ustawić pod kątem zapewniającym dobrą widoczność i rejestrować obrazy z dowolnej pozycji.



      (A): ok. 176°
      (B): ok. 270°

    • Jeżeli otworzysz monitor z zamkniętej pozycji z ekranem skierowanym do wewnątrz, aparat włączy się.
    • Aby wybrać, czy aparat ma wyłączać się, gdy ekran zostanie zamknięty z ekranem skierowanym do wewnątrz, należy wybrać MENU → (Ustawienia) → [Opcja ust. zasil.] → [WYŁĄCZ z monit.].
    • Niektóre rodzaje używanych statywów mogą uniemożliwiać ustawienie właściwego kąta monitora. W takim przypadku należy odkręcić śrubę statywu, aby móc wyregulować kąt monitora.
    • Nie należy stosować nadmiernej siły przy otwieraniu, zamykaniu lub obracaniu monitora. Może to spowodować usterkę.
14. Gniazdo (Mikrofon)
    • Po podłączeniu zewnętrznego mikrofonu, wbudowany mikrofon wyłącza się automatycznie. W przypadku zewnętrznego mikrofonu zasilanego przez wtyk, mikrofon jest zasilany przez aparat.
15. Gniazdo USB Type-C
16. Gniazdo micro HDMI
17. Antena Wi-Fi/Bluetooth (wbudowana)
18. Rejestrowanie: Przycisk Fn (Funkcja)
    Wyświetlanie: Przycisk (Wyślij do smartfona)
19. Przycisk MENU
20. Pokrętło sterowania
21. Przycisk środkowy
22. Przycisk (Odtwarzanie)
23. Przycisk (Usuń) / przycisk (Ust. prezen. prod.)



24. Zaczep paska
25. Gniazdo akumulatora
26. Dźwignia blokady akumulatora
27. Wskaźnik dostępu
28. Gniazdo karty pamięci
29. Pokrywa akumulatora/karty pamięci
30. Otwór gniazda statywu
    Pasuje do śrub 1/4-20 UNC
    • Należy używać statywu ze śrubą o długości nie większej niż 5,5 mm. W przeciwnym razie nie można bezpiecznie zamocować aparatu, co grozi jego uszkodzeniem.

Używanie osłony przeciwwietrznej (w zestawie)

Osłona przeciwwietrzna mocowana na stopce multiinterfejsowej służy do redukowania szumu wiatru rejestrowanego przez mikrofon wewnętrzny podczas nagrywania filmów.
