Câmara DigitalZV-1M2

1. Botão ON/OFF (Alimentação)
2. Luz de Alimentação/Carregamento
3. Botão Imagem fixa/Filme/S&Q
4. Botão MOVIE (Filme)
5. Botão C1 (Botão personalizado 1)/botão (Desfocar o fundo)
6. Botão do obturador
7. Para fotografia: Alavanca W/T (zoom)
   Para visualização: Alavanca (Índice)/alavanca de zoom de reprodução
8. Luz do temporizador automático/Luz de gravação
9. Microfone interno
   • Não cobrir este componente durante a gravação de filme. Ao fazê-lo pode causar ruído ou diminuir o volume.
10. Sapata multi-interface
    • Alguns acessórios podem não entrar completamente e sobressair para trás a partir da sapata multi-interface. Todavia, quando o acessório atingir a parte dianteira da sapata, a ligação fica concluída.
    • Para mais detalhes sobre acessórios compatíveis para a sapata multi-interface, visite o website da Sony, ou consulte o seu concessionário Sony ou serviço local de assistência Sony autorizado.
      Os acessórios para a base para acessórios podem também ser usados. Não se garantem as operações com acessórios de outros fabricantes.





11. Objetiva
12. Altifalante



13. Monitor/Painel tátil

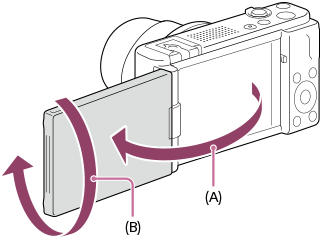

    • Pode ajustar o monitor para um ângulo facilmente visualizável e fotografar de qualquer posição.



      (A): aprox. 176 °
      (B): aprox. 270 °

    • Se abrir o monitor da posição fechada com o ecrã virado para dentro, a câmara ligar-se-á.
    • Para escolher se a câmara desliga ou não quando o monitor estiver fechado com o ecrã virado para dentro, selecione MENU → (Configuração) → [Opção def. alim.] → [Desligar c/monitor].
    • Pode não ser capaz de ajustar o ângulo do monitor dependendo do tipo de tripé que usar. Nesse caso, desaperte o parafuso do tripé uma vez para ajustar o ângulo do monitor.
    • Não aplique força excessiva quando abrir, fechar ou rodar o monitor. Ao fazê-lo pode provocar um mau funcionamento.
14. Tomada (Microfone)
    • Quando estiver ligado um microfone externo, o microfone incorporado desliga automaticamente. Quando o microfone externo for do tipo de alimentação plugin, a alimentação do microfone é fornecida pela câmara.
15. Terminal USB Type-C
16. Micro tomada HDMI
17. Antena Wi-Fi/Bluetooth (incorporada)
18. Para fotografia: Botão Fn (Função)
    Para visualização: Botão (Env. p/Smartphone)
19. Botão MENU
20. Seletor de controlo
21. Botão central
22. Botão (Reprodução)
23. Botão (Apagar)/botão (Def. apres. prod.)



24. Gancho para correia
25. Ranhura de inserção da bateria
26. Alavanca de fixação da bateria
27. Luz de acesso
28. Ranhura do cartão de memória
29. Tampa da bateria/cartão de memória
30. Orifício do encaixe do tripé
    Suporta parafusos 1/4-20 UNC
    • Use um tripé com um parafuso inferior a 5,5 mm de comprimento. Caso contrário, pode não fixar a câmara com firmeza e danificar a câmara.

Utilizar o para-vento (fornecido)

Use o para-vento prendendo-o à sapata multi-interface para reduzir o ruído do vento captado pelo microfone interno quando gravar filmes.
