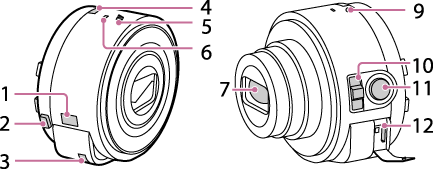

ชื่อส่วนประกอบต่างๆ
DSC-QX10
DSC-QX100
-
จอแสดงผล
:แสดงว่าไม่ได้ใส่การ์ดเมโมรี่
:แสดงความจุที่เหลือของแบตเตอรี่ - ก้านปลด
- ห่วงร้อยสาย
- ปุ่มไฟหลัก
-
(เครื่องหมาย N)
- แตะที่เครื่องหมายนี้เมื่อท่านเชื่อมต่อกล้องเข้ากับสมาร์ทโฟนที่ประกอบด้วยฟังก์ชั่น NFC
- NFC (Near Field Communication) เป็นมาตรฐานสากลสำหรับเทคโนโลยีสื่อสารแบบไร้สายระยะสั้น
- ไมโครโฟน
- เลนส์
- วงแหวนควบคุม (DSC-QX100 เท่านั้น)
-
ไฟหลัก/ไฟชาร์จ/ไฟภาพเคลื่อนไหว
สีเขียว: ไฟหลักเปิด:
สีส้ม: กำลังชาร์จ
สีแดง: กำลังบันทึกภาพเคลื่อนไหว
- ก้านปรับซูม
- ปุ่มชัตเตอร์
- ขั้วต่อแบบมัลติ
- ใช้งานร่วมกับอุปกรณ์ที่สนับสนุน USB แบบไมโครได้
- ลำโพง
- ส่วนตัวติดตั้ง
- ช่องเสียบการ์ดเมโมรี่
- ไฟแสดงการทำงาน
- ฝาปิดช่องใส่แบตเตอรี่
- รหัสผ่านและ SSID ที่จำเป็นสำหรับการเชื่อมต่อ Wi-Fi พิมพ์อยู่บนฉลากที่ด้านในของฝาปิดช่องใส่แบตเตอรี่
- ปุ่ม RESET
- ช่องต่อขาตั้งกล้อง
- ใช้ขาตั้งกล้องที่สกรูมีขนาดเล็กกว่า 5.5 มม. มิฉะนั้นท่านอาจไม่สามารถยึดกล้องได้แน่นดี และอาจทำความเสียหายกับกล้องด้วย
หมายเหตุ
- ภาพประกอบที่ใช้ในคู่มือนี้เป็นของรุ่น DSC-QX10 เว้นแต่เมื่อระบุไว้เป็นอย่างอื่น
คำแนะนำ
ติดตั้งสายแล้วสอดมือของท่านผ่านห่วงเพื่อป้องกันกล้องเสียหายจากการตกหล่น
