相机控制器CCB-WD1

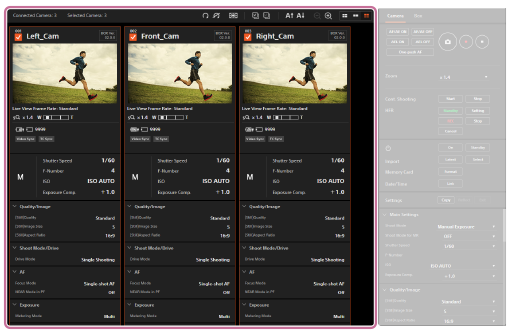

显示每台连接相机的实时取景和拍摄信息。

根据与产品相连的相机型号的不同，显示的信息也有所不同。

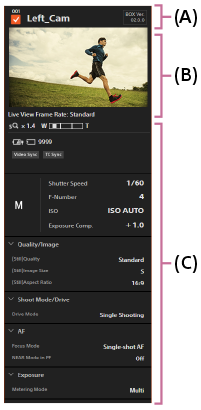

相机信息

（A）：相机控制器信息

显示表示产品在系列中的位置的临时编号，用于选择相机的复选框，所连接相机的相机标签，以及产品的软件版本。

复选框

可以通过单击复选框切换选择状态。
所连接相机最初为未选中状态。操作或设置相机前，确保目标相机的复选框已被选中。

相机标签

可以通过单击相机标签进行编辑。
相机的型号名称和相机ID最初作为相机标签显示。

（B）：实时取景

显示相机的实时取景。

实时取景帧速率

通过双击实时取景，可以在“Low”和“Standard”之间切换实时取景帧速率。实时取景的当前帧速率显示在实时取景下方。

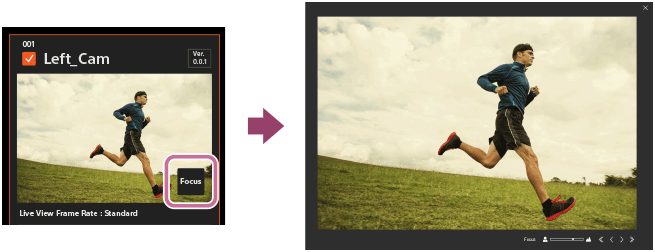

对焦按钮

如果将光标移到实时取景上，将出现“Focus”按钮。
可以通过单击“Focus”按钮调节对焦（仅限手动对焦模式下）。

使用调节对焦。

（C）：拍摄信息

显示相机的拍摄信息。

工具栏

可以使用工具栏在实时取景上显示网格线或旋转实时取景。

（Rotate/Reset Rotation）

旋转所选相机的实时取景。可以通过单击重置旋转方向。

（Grid Line）

在实时取景上显示网格线。每次单击此按钮时，网格线的类型发生变化。

（Select All/Cancel All）

选择所有相机。/解除选择所有相机。

（Ascending Sort/Descending Sort）

按相机标签的升序（）或降序（）排序相机信息。

（Zoom Out/Zoom In）

增加或降低实时取景的放大倍率。

（Index Display/Main Information Display/Details Display）

切换显示相机信息的方法。
