Digitální fotoaparátDSC-RX100M7A

1. Tlačítko ON/OFF (Napájení)
2. Kontrolka napájení
3. Tlačítko spouště
4. Volič režimů
   (Režim Automatika)/P(Program auto)/A(Priorita clony)/S(Priorita závěrky)/M(Ruční expozice)/MR(Vyvolat paměť)/ (Video)/ HFR(Vys. sním. frekvence)/ (Plynulé panoráma)/SCN(Volba scény)
5. Pro snímání: Páčka W/T (zoom)
   Pro prohlížení: Páčka (přehled) / Páčka zoomu při přehrávání
6. Kontrolka samospouště/Iluminátor AF
7. Blesk
   • Blesk nezakrývejte prstem.
   • Při používání blesku posuňte Přepínač  (uvolnění blesku). Pokud nepoužíváte blesk, ručně jej zatlačte.
8. Páčka nastavení dioptrické korekce
   • Nastavte páčku nastavení dioptrické korekce podle svého zraku tak, aby se vám zobrazení v hledáčku zdálo ostré.
9. Hledáček
   • Když se podíváte do hledáčku, aktivuje se režim hledáčku, a když oddálíte obličej od hledáčku, režim prohlížení se vrátí do režimu displeje.
10. Vnitřní mikrofon
    • Při nahrávání videa tuto část nezakrývejte. Pokud tak učiníte, může to způsobit šum nebo snížit hlasitost.
11. Přepínač vysunutí hledáčku
12. Očko pro popruh

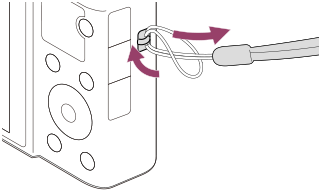

    • Připevněte řemínek na zápěstí a protáhněte ruku smyčkou, aby nedošlo k poškození při pádu přístroje.

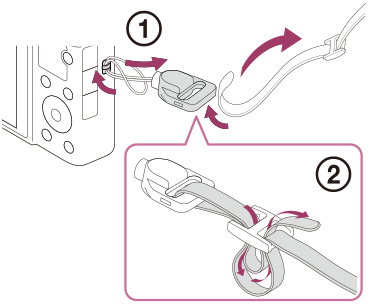

    • Chcete-li používat ramenní popruh (prodává se samostatně), připevněte adaptéry (přiloženy) k očkům pro popruh na obou stranách fotoaparátu.



13. (značka N)
    Tato značka označuje dotykový bod pro připojení fotoaparátu a smartphonu vybaveného technologií NFC.



    • NFC (Near Field Communication) je mezinárodním standardem pro bezdrátovou komunikaci na krátkou vzdálenost.
14. Ovládací kroužek
15. Objektiv



16. Oční snímač
17. Přepínač  (uvolnění blesku)
18. Displej
    (Pro dotykové operace: dotykový panel/touch pad)
    • Displej můžete nastavit tak, aby se na něj dobře dívalo, a snímat z jakékoli polohy.



      Možná nepůjde nastavit úhel displeje. Záleží na typu stativu, který používáte. V takovém případě uvolněte šroub o jednu otáčku a úhel displeje nastavte.

19. Ke snímání: Tlačítko Fn (funkce)
    K prohlížení: Tlačítko (Odeslat do smartph.)
20. Tlačítko MOVIE (video)
21. Konektor (mikrofon)
    • Když je připojen externí mikrofon, je vestavěný mikrofon automaticky vypnut. Když je externí mikrofon typu napájení z konektoru, bude mu dodáváno napájení z fotoaparátu.
22. Multifunkční terminál/Terminál mikro USB
    • Tento konektor podporuje zařízení kompatibilní s mikro USB.
    • Podrobnosti o kompatibilních doplňcích pro multifunkční terminál / terminál mikro USB naleznete na webových stránkách Sony nebo se obraťte na svého prodejce Sony, případně místní autorizovaný servis Sony.
23. Mikro konektor HDMI
24. Anténa Wi-Fi/Bluetooth (vestavěná)
25. Tlačítko MENU
26. Řídicí kolečko
27. Středové tlačítko
28. Tlačítko (přehrávání)
29. Tlačítko C/ (vlastní/vymazat)



30. Prostor pro vložení akumulátoru
31. Páčka pro uzamčení akumulátoru
32. Otvor pro stativ
    • Použijte stativ se šroubem kratším než 5,5 mm. Jinak nelze fotoaparát dobře připevnit a může dojít k poškození fotoaparátu.
33. Kontrolka přístupu
34. Prostor pro paměťovou kartu
35. Kryt slotu pro akumulátor/paměťové kartu
36. Reproduktor

Při používání hledáčku

1. Zasuňte dolů přepínač vysunutí hledáčku.



   • Pokud posunete přepínač vysunutí hledáčku v době, kdy je napájení vypnuto, fotoaparát se zapne.
   • Chcete-li zvolit, zda se fotoaparát vypne nebo nevypne, když je hledáček zasunutý, vyberte MENU → (Nastavení) → [Funkce pro zavř. VF].
2. Nastavte páčku nastavení dioptrické korekce podle svého zraku tak, aby se vám zobrazení v hledáčku zdálo ostré.

Skrytí hledáčku

Horní část hledáčku zatlačte dolů.
