Součásti a řídicí prvky

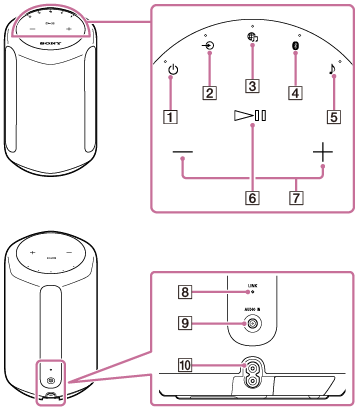

Obrázek ukazující součásti a řídicí prvky bezdrátového reproduktoru Pro orientaci přední strany reproduktoru směrem k sobě umístěte reproduktor tak, aby bylo logo Sony na kraji horní plochy přímo před vámi. U reproduktoru umístěného s touto orientací se jeho součásti a řídicí prvky nacházejí na těchto místech: Některá tlačítka a indikátory na zaoblené horní ploše se nacházejí podél zadní hrany; zarovnání 1, 2, 3, 4 a 5 je zleva doprava ve směru hodinových ručiček. 6 se nachází o něco za středem zaoblené horní plochy; 7 se nachází symetricky na jedné či druhé straně střední části. 8, 9 a 10 se nacházejí v dolní střední části plochy na zadní straně.

  1. Tlačítko/indikátor (Napájení)

  2. Tlačítko/indikátor (AUDIO IN)

  3. Tlačítko/indikátor (Služba hudby)

  4. Tlačítko/indikátor (BLUETOOTH)

  5. Tlačítko/indikátor (Sound Mode (Zvukový režim))

  6. Tlačítko (Přehrát/pozastavit)

  7. Tlačítka (Hlasitost -)/(Hlasitost +)

  8. Indikátor LINK

  9. Konektor AUDIO IN

  10. Konektor AC IN
