Panneau arrière

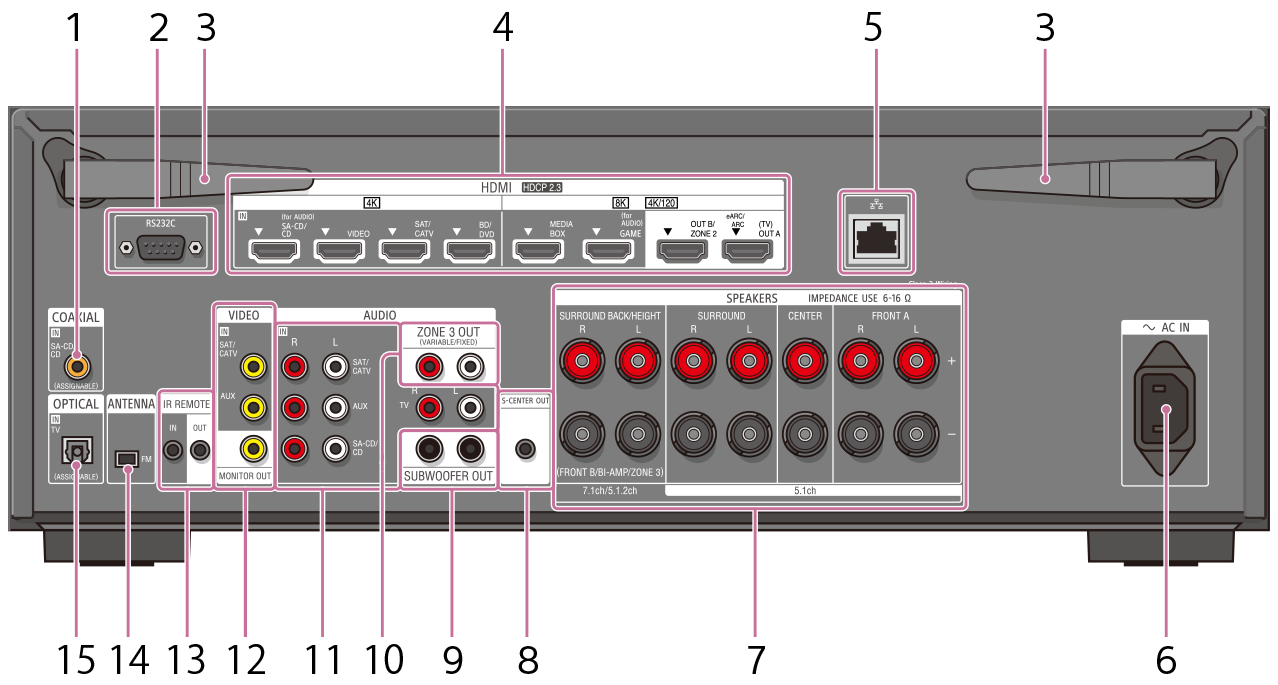

Illustration montrant l’emplacement de chaque pièce sur le panneau arrière de l’unité

  1. Prise COAXIAL IN SA-CD/CD

  2. Port RS232C (*1)

  3. Antenne LAN sans fil

  4. Prises HDMI IN/OUT

  5. Port LAN

  6. Borne AC IN

    Raccordez-y le cordon d’alimentation secteur fourni.

  7. Bornes SPEAKERS

  8. Prise S-CENTER OUT

  9. Prises SUBWOOFER OUT

  10. Prises ZONE 3 OUT

  11. Prises AUDIO IN

  12. Prises VIDEO IN/MONITOR OUT

  13. Prises IR REMOTE IN/OUT

    • Vous pouvez commander l’unité à distance en raccordant un répéteur IR (non fourni) à la prise IR REMOTE IN.
    • Vous pouvez démarrer ou arrêter la lecture d’appareils tels qu’un lecteur CD raccordé à l’unité en raccordant un émulateur de télécommande IR (non fourni) à la prise IR REMOTE OUT.

  14. Borne FM ANTENNA

  15. Prises OPTICAL IN TV

*1 Il s’agit de bornes d’extension de commande pour une installation personnalisée.
