Hlavní jednotka

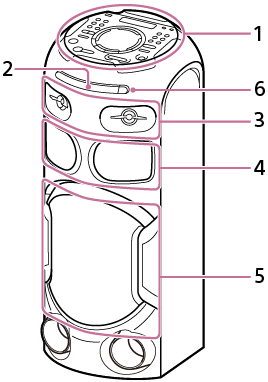

Přední část

  1. Horní panel

  2. Přihrádka disku

  3. Výškový reproduktor

  4. Středový reproduktor

  5. Subwoofer (vybaven funkcí reproduktorového světla*)

  6. Snímač dálkového ovládání ()

* Když je zapnuta barevná hudba, nedívejte se přímo do části emitující světlo.

Zadní část

  1. Konektory AUDIO/PARTY CHAIN IN (TV) L/R

    Konektory AUDIO/PARTY CHAIN OUT L/R

  2. Konektor HDMI OUT (TV) ARC

  3. Konektor AC IN

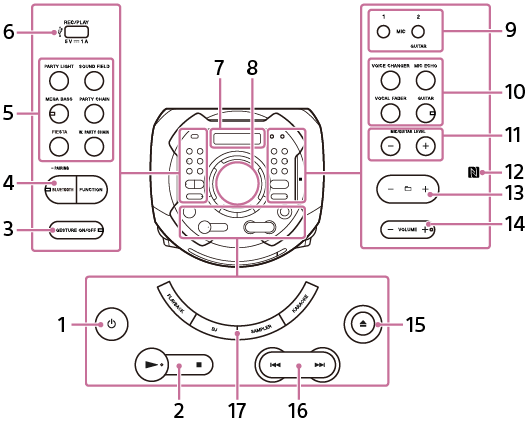

Horní panel

Aby nemohlo dojít k chybné obsluze dětmi, lze deaktivovat ovládací prvky (kromě(napájení)) na systému.

  1. Tlačítko (napájení)

    Stisknutím zapněte systém, nebo jej přepněte do pohotovostního režimu.

  2. Tlačítko (přehrát)*

    Tlačítko (zastavit)

  3. Tlačítko s indikátorem GESTURE ON/OFF

  4. Tlačítko s indikátorem BLUETOOTH/PAIRING

    Tlačítko FUNCTION

  5. Tlačítko PARTY LIGHT

    Tlačítko SOUND FIELD

    Tlačítko s indikátorem MEGA BASS

    Tlačítko PARTY CHAIN

    Tlačítko FIESTA

    Tlačítko W. PARTY CHAIN

  6. Port (USB) (REC/PLAY)

  7. Displej

  8. Snímač GESTURE CONTROL

  9. Konektor MIC1

    Konektor MIC2/GUITAR

  10. Tlačítko VOICE CHANGER

    Tlačítko MIC ECHO

    Tlačítko VOCAL FADER

    Tlačítko s indikátorem GUITAR

  11. Tlačítka MIC/GUITAR LEVEL –/+

  12. (značka N)

  13. Tlačítko (složka) –/+

  14. Tlačítko VOLUME –/+*

    Nastavte hlasitost.

  15. Tlačítko (otevřít/zavřít)

  16. Tlačítko /(předchozí/další)

  17. Tlačítko PLAYBACK

    Tlačítko DJ

    Tlačítko SAMPLER

    Tlačítko KARAOKE

* Tlačítka (přehrát) a VOLUME + mají hmatovou tečku. Hmatová tečka slouží při obsluze systému jako reference.
