Główne urządzenie

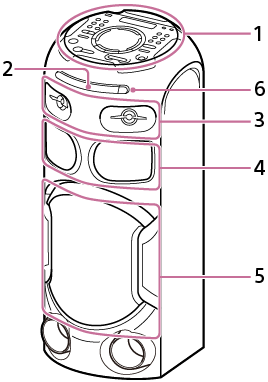

Przód

  1. Panel górny

  2. Szuflada płyty

  3. Tweeter

  4. Głośnik średniotonowy

  5. Subwoofer (wyposażony w funkcję podświetlenia głośnika*)

  6. Czujnik pilota zdalnego sterowania ()

*Nie patrz bezpośrednio w stronę elementów emitujących światło, kiedy jest włączona funkcja podświetlenia.

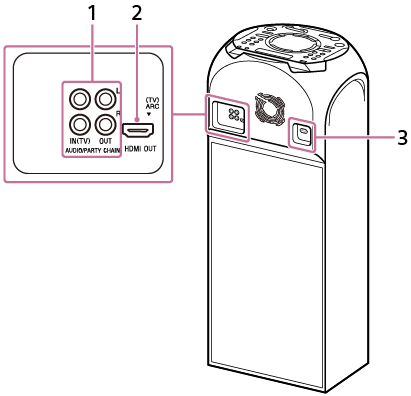

Tył

  1. Gniazda AUDIO/PARTY CHAIN IN (TV) L/R

    Gniazda AUDIO/PARTY CHAIN OUT L/R

  2. Gniazdo HDMI OUT (TV) ARC

  3. Gniazdo AC IN

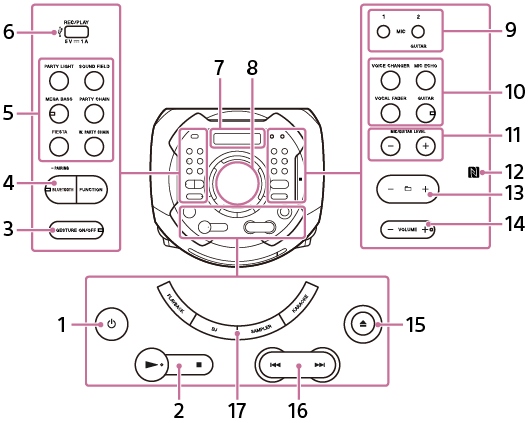

Panel górny

Elementy sterujące systemu można zablokować (poza(zasilanie)), aby zapobiec użyciu ich przez dzieci.

  1. Przycisk(zasilanie)

    Naciśnij, aby włączyć system lub przełączyć go w tryb gotowości.

  2. Przycisk (odtwarzanie)*

    Przycisk (zatrzymaj)

  3. Przycisk GESTURE ON/OFF ze wskaźnikiem

  4. Przycisk BLUETOOTH/PAIRING ze wskaźnikiem

    Przycisk FUNCTION

  5. Przycisk PARTY LIGHT

    Przycisk SOUND FIELD

    Przycisk MEGA BASS ze wskaźnikiem

    Przycisk PARTY CHAIN

    Przycisk FIESTA

    Przycisk W. PARTY CHAIN

  6. Gniazdo (USB) (REC/PLAY)

  7. Wyświetlacz

  8. Czujnik GESTURE CONTROL

  9. Gniazdo MIC1

    Gniazdo MIC2/GUITAR

  10. Przycisk VOICE CHANGER

    Przycisk MIC ECHO

    Przycisk VOCAL FADER

    Przycisk GUITAR ze wskaźnikiem

  11. Przyciski MIC/GUITAR LEVEL –/+

  12. (Znak N)

  13. Przyciski (folder) –/+

  14. Przycisk VOLUME –/+ *

    Ustaw głośność.

  15. Przycisk (otwórz/zamknij)

  16. Przyciski / (poprzedni/następny)

  17. Przycisk PLAYBACK

    Przycisk DJ

    Przycisk SAMPLER

    Przycisk KARAOKE

* (odtwarzanie) i VOLUME + mają wypukły punkt. Podczas obsługi urządzenia punkty te pomagają w orientacji.
