Unit utama

Hadapan

Ilustrasi Sistem Audio Rumah untuk mencari bahagian dan kawalan di bahagian depan

  1. Panel atas

  2. Pemegang mikrofon

  3. Twiter R/L

  4. Penderia alat kawalan jauh ()

  5. Dulang cakera

  6. Party Light*

  7. Pembesar suara julat tengah (Dilengkapi fungsi pencahayaan*)

  8. Subwufer (Dilengkapi fungsi pencahayaan*)

* Jangan memandang terus ke bahagian memancarkan cahaya apabila pencahayaan dihidupkan.

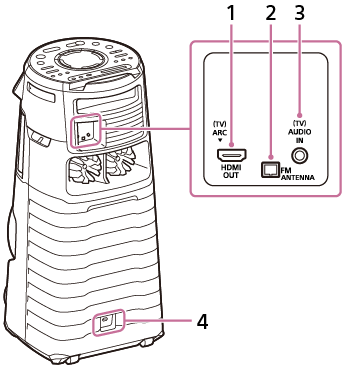

Belakang

Ilustrasi Sistem Audio Rumah untuk mencari bahagian dan kawalan di bahagian belakang

  1. Penyambung HDMI OUT (TV) ARC

  2. Terminal FM ANTENNA

  3. Jek (TV) AUDIO IN

  4. Jek AC IN

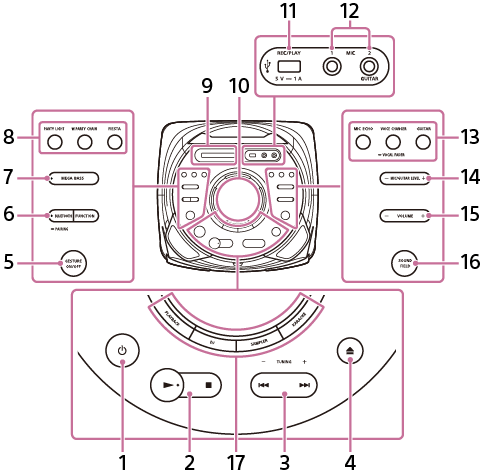

Atas

Ilustrasi Sistem Audio Rumah untuk mencari bahagian dan kawalan di panel atas

  1. (kuasa)

    Tekan untuk menghidupkan sistem, atau tetapkannya kepada mod tunggu sedia.

  2. (main)*

    (henti)

  3. (sebelumnya)/(seterusnya)

    TUNING –/+

  4. (buka/tutup)

  5. GESTURE ON/OFF

  6. BLUETOOTH/PAIRING dengan penunjuk

    FUNCTION

  7. MEGA BASS dengan penunjuk

  8. PARTY LIGHT

    W.PARTY CHAIN

    FIESTA

  9. Paparan

  10. Penderia GESTURE CONTROL

  11. Port (USB) REC/PLAY

  12. Jek MIC1

    Jek MIC2/GUITAR

  13. MIC ECHO

    VOICE CHANGER/VOCAL FADER

    GUITAR

  14. MIC/GUITAR LEVEL –/+

  15. VOLUME –/+*

    Laraskan kelantangan.

  16. SOUND FIELD

  17. PLAYBACK

    DJ

    SAMPLER

    KARAOKE

* (main) dan + mempunyai titik sentuhan. Gunakan titik sentuhan sebagai rujukan semasa mengendalikan sistem.
