تركيب مكبر الصوت الطويل على الحائط
ملاحظة
- قم بتحضير البراغي (غير مرفق) مناسبة لمادة الحائط وثباته. بحسب مادة الحائط، قد يتضرر الحائط.
- قم بتثبيت البراغي بشكل محكم في عمود دعم الحائط.
- قم بتعليق مكبر الصوت الطويل بشكل أفقي على الحائط المقوى.
- يجب إجراء التركيب من قبل وكيل شركة Sony أو مقاول مرخص له وإيلاء اهتمام خاص للسلامة أثناء التركيب.
- لا تتحمل شركة Sony المسؤولية عن الحوادث أو الأضرار التي يسببها التركيب الخاطئ أو عدم ثبات الحائط بما فيه الكفاية أو التركيب الخاطئ للبراغي أو الكوارث الطبيعية، وما إلى ذلك.
- لدواعي السلامة، يلزم وجود شخصين أو أكثر لتعليق مكبر الصوت الطويل.
-
قم بتحضير برغيين (غير مرفق) تناسب فتحات التركيب بالحائط الموجودة على الجزء الخلفي لمكبر الصوت الطويل.
(أ) 4 مم
(ب) أعلى من 30 مم
فتحة على الجزء الخلفي لمكبر الصوت الطويل
(ج) 5.1 مم
(د) 10 مم
-
قم بمحاذاة الخط العمودي فوق "
الخط الأوسط للتفزيون" المطبوع على قالب التثبيت الجداري (مرفق) مع مركز عرض التلفزيون لديك.
مركز التلفزيون
شريط لاصق، إلخ.
قالب التثبيت الجداري
-
قم بمحاذاة "
الخط السفلي للتفزيون" المطبوع على قالب التثبيت الجداري مع الجزء السفلي للتلفزيون الخاص بك، ثم قم بلصق قالب التثبيت الجداري على الحائط باستخدام شريط لاصق متوفر في الأسواق، إلخ. -

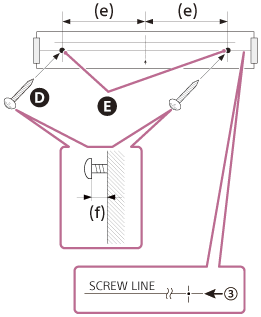

قم بشد البراغي المعدة في خطوة 1 بإحكام في علامات البراغي الموجودة على "
خط البرغي" المطبوع على قالب التثبيت الجداري.
البراغي
العلامات
(هـ) 254 مم
(و) 9.5 مم إلى 10.5 مم
-
قم بنزع قالب التثبيت الجداري.
-

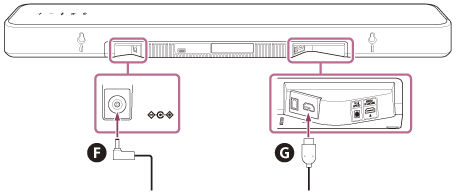

قم بتوصيل الكابلات بمكبر الصوت الطويل.
- قم بتوصيل كابل HDMI (مرفق) بمقبس HDMI OUT (TV (eARC/ARC)) الموجود على مكبر الصوت الطويل.
- قم بتوصيل مهايئ التيار المتردد (مرفق) بطرف التوصيل DC IN الموجود على مكبر الصوت الطويل.
مهايئ التيار المتردد (مرفق)
كابل HDMI (المرفق)
-
قم بتعليق مكبر الصوت الطويل على البراغي.
قم بمحاذاة الفتحات على الجزء الخلفي لمكبر الصوت الطويل مع البراغي، ثم قم بتعليق مكبر الصوت الطويل على البرغيين.
-
قم بتوصيل كابل HDMI (مرفق) الموصول بمكبر الصوت الطويل بمقبس دخل eARC/ARC HDMI الخاص بالتلفزيون.
-
قم بتوصيل سلك طاقة التيار المتردد (أسلاك الطاقة) الخاص بمهايئ التيار المتردد (مرفق) الموصول بمكبر الصوت الطويل بمأخذ التيار المتردد (المأخذ الرئيسي).
ملاحظة
- إذا كان التلفزيون الخاص بك غير متوافق مع eARC/ARC، قم بتوصيل كابل رقمي بصري (غير مرفق) بالإضافة إلى كابل HDMI (مرفق).
- عند القيام بلصق قالب التثبيت الجداري على الحائط، قم بتثبيته بالكامل برفق.
- قم بتركيب مكبر الصوت الطويل بعيدًا عن التلفزيون بحوالي 70 مم أو أكثر.
- قم بتعليق مكبر الصوت الطويل بحيث يكون أسفل مكبر الصوت الطويل على مسافة 3 سم على الأقل أعلى الأرض.
تركيب مكبرات الصوت الاختيارية على الحائط
راجع تعليمات التشغيل الخاصة بمكبرات الصوت الاختيارية.
