Монтиране на хоризонталния високоговорител на стена

Забележка

  • Подгответе винтове (не са предоставени), които са подходящи за материала и стабилността на стената. В зависимост от материала на стената е възможно стената да се повреди.
  • Завийте добре винтовете в стенната греда.
  • Окачете хоризонталния високоговорител хоризонтално на подсилена стена.
  • Осигурете монтажа от търговец на Sony или лицензиран изпълнител и обърнете специално внимание на безопасността по време на монтажа.
  • Sony не носи отговорност за произшествия или щети, причинени от неправилен монтаж, недостатъчна стабилност на стената, неправилно инсталиране на винтовете или природни бедствия и др.
  • С оглед на безопасността е необходимо двама или повече души да окачват хоризонталния високоговорител.
  1. Подгответе два винта (не са предоставени), които са подходящи за отворите за монтиране на стената в задната част на хоризонталния високоговорител.

    Илюстрация, показваща размерите на винт. (a) представлява диаметъра на винта. (b) представлява дължината на винта без главата.

    (a) 4 mm

    (b) повече от 30 mm


    Отвор на задната част на хоризонталния високоговорител

    Илюстрация, показваща размерите на отвора на задната част на хоризонталния високоговорител. (c) представлява ширината на горната част на отвора. (d) представлява ширината на долната част на отвора.

    (c) 5,1 mm

    (d) 10 mm

  2. Подравнете вертикалната линия над “ ЦЕНТРАЛНА ЛИНИЯ НА ТЕЛЕВИЗОРА”, отпечатана на ШАБЛОН ЗА МОНТИРАНЕ НА СТЕНА (предоставен), с центъра на широката част на телевизора ви.

    Център на телевизора

    Тиксо и др.

    ШАБЛОН ЗА МОНТИРАНЕ НА СТЕНА

  3. Подравнете “ ДОЛНА ЛИНИЯ НА ТЕЛЕВИЗОРА”, отпечатана на ШАБЛОН ЗА МОНТИРАНЕ НА СТЕНА, с долната част на телевизора ви, след това залепете ШАБЛОН ЗА МОНТИРАНЕ НА СТЕНА на стената с помощта на налично в търговската мрежа тиксо и др.
  4. Завийте добре винтовете, подготвени в стъпка 1, в маркировките за винтовете на “ ЛИНИЯ НА ВИНТОВЕТЕ”, отпечатана на ШАБЛОН ЗА МОНТИРАНЕ НА СТЕНА.

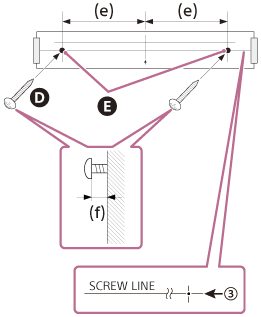

    Илюстрация, показваща позицията на закрепване на винта и метода на закрепване. (e) представлява разстоянието от центъра на шаблона до точката на закрепване на винта. (f) представлява дължината от долната страна на главата на винта до стената.

    Винтове

    Маркировки

    (e) 254 mm

    (f) 9,5 mm до 10,5 mm

  5. Отстранете ШАБЛОН ЗА МОНТИРАНЕ НА СТЕНА.
  6. Свържете кабелите към хоризонталния високоговорител.
    1. Свържете HDMI кабела (предоставен) към HDMI OUT (TV (eARC/ARC)) жака на хоризонталния високоговорител.
    2. Свържете променливотоковия адаптер (предоставен) към DC IN извода на хоризонталния високоговорител.

    Променливотоков адаптер (предоставен)

    HDMI кабел (предоставен)

  7. Закачете хоризонталния високоговорител на винтовете.

    Подравнете отворите на задната част на хоризонталния високоговорител с винтовете и след това закачете хоризонталния високоговорител на двата винта.

  8. Свържете HDMI кабела (предоставен), свързан към хоризонталния високоговорител, към eARC/ARC HDMI входния жак на телевизора.
  9. Свържете AC захранващия кабел на променливотоковия адаптер (предоставен), свързан към хоризонталния високоговорител, към AC контакта.

Забележка

  • Ако телевизорът ви не е съвместим с eARC/ARC, свържете оптичен цифров кабел (не е предоставен) в допълнение към HDMI кабела (предоставен).
  • Когато залепяте ШАБЛОН ЗА МОНТИРАНЕ НА СТЕНА на стената, изгладете го напълно.
  • Монтирайте хоризонталния високоговорител на разстояние 70 mm или повече от телевизора.
  • Окачете хоризонталния високоговорител така, че долната му част да е на поне 3 cm над пода.

Монтиране на високоговорителите по избор на стена

Вижте инструкциите за експлоатация на високоговорителите по избор.
