Soundbar-kaiuttimien asentaminen seinälle

Huomautus

  • Käytä seinämateriaalille sopivia, vakaan kiinnityksen takaavia ruuveja (lisävaruste). Seinän materiaalista riippuen seinä saattaa vahingoittua.
  • Kiinnitä ruuvit turvallisesti seinän koolaukseen.
  • Ripusta soundbar-kaiutin vaakasuuntaisesti vahvistettuun seinään.
  • Anna asennus Sony-jälleenmyyjän tai valtuutetun alihankkijan tehtäväksi ja kiinnitä asennuksessa erityistä huomiota turvallisuuteen.
  • Sony ei vastaa onnettomuuksista tai vahingoista, jotka aiheutuvat virheellisestä asennuksesta, seinän riittämättömästä kestosta, ruuvien virheellisestä kiinnityksestä, luonnonmullistuksesta jne.
  • Soundbar-kaiuttimen turvalliseen ripustamiseen tarvitaan vähintään kaksi henkilöä.
  1. Käytä kahta ruuvia (lisävaruste), jotka sopivat soundbar-kaiuttimen takana oleviin seinäkiinnitysreikiin.

    Kuva ruuvin mitoista. (a) tarkoittaa ruuvin halkaisijaa. (b) tarkoittaa ruuvin pituutta ilman kantaa.

    (a) 4 mm

    (b) Yli 30 mm


    Reikä soundbar-kaiuttimen takana

    Kuva, joka osoittaa reikien koot soundbar-kaiuttimen takana. (c) tarkoittaa reiän yläosan leveyttä. (d) tarkoittaa reiän alaosan leveyttä.

    (c) 5,1 mm

    (d) 10 mm

  2. Kohdista SEINÄKIINNITYSMALLIIN (vakiovaruste) painetun tekstin ” TV:N KESKILINJA” yläpuolella oleva pystylinja leveyssuunnassa TV:n keskikohdalle.

    TV:n keskikohta

    Teippi jne.

    SEINÄKIINNITYSMALLI

  3. Kohdista SEINÄKIINNITYSMALLIN painettu teksti ” TV:N ALALINJA” TV:n alareunan kanssa, ja kiinnitä sitten SEINÄKIINNITYSMALLI seinään kaupoista saatavalla teipillä tms.

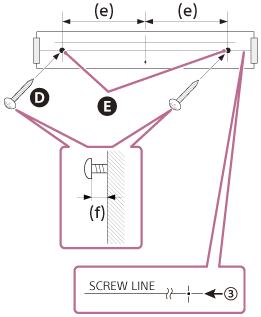

  4. Kiinnitä vaiheessa 1 valmistellut ruuvit tiukasti SEINÄKIINNITYSMALLIIN painetun ” RUUVILINJA”-kohdan ruuvinmerkkeihin.

    Kuva ruuvin kiinnitysasennosta ja kiinnitysmenetelmästä. (e) tarkoittaa etäisyyttä mallin keskipisteestä ruuvin kiinnityspisteeseen. (f) tarkoittaa etäisyyttä ruuvinkannan pohjasta seinään.

    Ruuvit

    Merkit

    (e) 254 mm

    (f) 9,5–10,5 mm

  5. Poista SEINÄKIINNITYSMALLI.

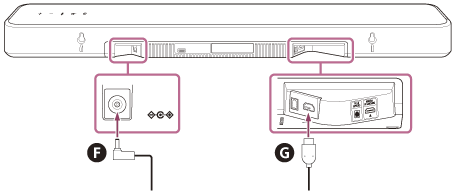

  6. Liitä kaapelit soundbar-kaiuttimeen.
    1. Liitä HDMI-kaapeli (vakiovaruste) soundbar-kaiuttimen HDMI OUT (TV (eARC/ARC)) -liittimeen.
    2. Liitä muuntaja (vakiovaruste) soundbar-kaiuttimen DC IN ‑liittimeen.

    Muuntaja (vakiovaruste)

    HDMI-kaapeli (vakiovaruste)

  7. Ripusta soundbar-kaiutin ruuveihin.

    Kohdista soundbar-kaiuttimen takana olevat reiät ruuveihin ja ripusta soundbar-kaiutin sitten kahden ruuvin varaan.

  8. Liitä soundbar-kaiuttimeen liitetty HDMI-kaapeli (vakiovaruste) TV:n eARC/ARC HDMI -tuloliittimeen.
  9. Liitä soundbar-kaiuttimeen liitetyn muuntajan (vakiovaruste) verkkojohto pistorasiaan.

Huomautus

  • Jos TV ei ole eARC/ARC-yhteensopiva, liitä digitaalinen optinen kaapeli (lisävaruste) HDMI-kaapelin (vakiovaruste) lisäksi.
  • Kun SEINÄKIINNITYSMALLI kiinnitetään seinään, silitä se täysin tasaisesti paikalleen.
  • Asenna soundbar-kaiutin vähintään 70 mm irti TV:stä.
  • Ripusta soundbar-kaiutin niin, että sen pohja on vähintään 3 cm lattian yläpuolella.

Valinnaisten kaiuttimien asentaminen seinälle

Katso lisätietoja valinnaisten kaiuttimien käyttöohjeista.
