De Bar Speaker aan een wand bevestigen

Opmerking

  • Leg schroeven klaar (niet bijgeleverd) die geschikt zijn voor het materiaal van de wand en voldoende stabiliteit bieden. Afhankelijk van het materiaal van de wand is het mogelijk dat deze beschadigd raakt.
  • Bevestig de schroeven dus stevig in een balk in de wand.
  • Hang de Bar Speaker horizontaal op aan de versterkte wand.
  • Laat de installatie uitvoeren door een Sony-verdeler of een erkende installateur en let tijdens de installatie goed op de veiligheid.
  • Sony kan niet verantwoordelijk worden gesteld voor ongelukken of schade die veroorzaakt worden door een onjuiste installatie, onvoldoende stabiele wand, onjuiste installatie van schroeven, natuurrampen enz.
  • Om veiligheidsredenen moet u de Bar Speaker altijd met twee of meer personen ophangen.
  1. Leg twee schroeven klaar (niet bijgeleverd) die geschikt zijn voor de wandmontageopeningen aan de achterzijde van de Bar Speaker.

    Illustratie met daarop de afmetingen van een schroef. (a) staat voor de diameter van de schroef. (b) staat voor de lengte van de schroef, exclusief de kop.

    (a) 4 mm

    (b) Meer dan 30 mm


    Opening aan de achterzijde van de Bar Speaker

    Illustratie met daarop de afmetingen van de opening op de achterkant van de Bar Speaker. (c) staat voor de breedte van de bovenkant van de opening. (d) staat voor de breedte van de onderkant van de opening.

    (c) 5,1 mm

    (d) 10 mm

  2. Zorg dat de verticale lijn boven de " LIJN MIDDEN TV" die gedrukt is op het WANDMONTAGESJABLOON (bijgeleverd) overeenkomt met het midden van de breedte van uw tv.

    Midden van de tv

    Kleefband enz.

    WANDMONTAGESJABLOON

  3. Breng de " LIJN ONDERKANT TV" die gedrukt is op het WANDMONTAGESJABLOON op een lijn met de onderkant van uw tv en bevestig vervolgens het WANDMONTAGESJABLOON op de wand met behulp van in de handel verkrijgbare kleefband enz.
  4. Schroef de in stap 1 klaargelegde schroeven stevig in de schroefmarkeringen die aangebracht zijn op de " SCHROEFLIJN" die gedrukt is op het WANDMONTAGESJABLOON.

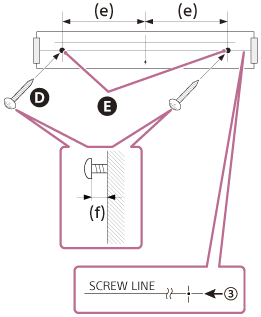

    Illustratie met daarop de posities voor het bevestigen van de schroeven en de bevestigingsmethode. (e) staat voor de afstand vanaf het midden van het sjabloon tot aan het bevestigingspunt van de schroef. (f) staat voor de lengte vanaf de onderkant van de schroefkop tot aan de wand.

    Schroeven

    Markeringen

    (e) 254 mm

    (f) 9,5 mm tot 10,5 mm

  5. Verwijder het WANDMONTAGESJABLOON.

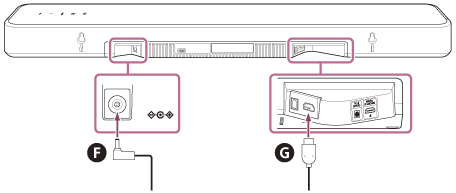

  6. Sluit de kabels aan op de Bar Speaker.
    1. Sluit de HDMI-kabel (bijgeleverd) aan op de HDMI OUT (TV (eARC/ARC))-aansluiting van de Bar Speaker.
    2. Sluit de netadapter (bijgeleverd) aan op de DC IN-aansluiting van de Bar Speaker.

    Netadapter (bijgeleverd)

    HDMI-kabel (bijgeleverd)

  7. Hang de Bar Speaker aan de schroeven.

    Breng de openingen aan de achterzijde van de Bar Speaker op een lijn met de schroeven en hang de Bar Speaker vervolgens aan de twee schroeven.

  8. Sluit de HDMI-kabel (bijgeleverd) die verbonden is met de Bar Speaker aan op de eARC/ARC HDMI-ingang van de tv.
  9. Sluit het netsnoer van de netadapter (bijgeleverd) die verbonden is met de Bar Speaker aan op een stopcontact.

Opmerking

  • Als uw tv niet compatibel is met eARC/ARC, sluit u naast de HDMI-kabel (bijgeleverd) ook een optische digitale kabel (niet bijgeleverd) aan.
  • Wanneer u het WANDMONTAGESJABLOON op de wand aanbrengt, moet u het volledig vlak wrijven.
  • Voorzie bij de installatie van de Bar Speaker een afstand van 70 mm of meer van de tv.
  • Hang de Bar Speaker op zodat de onderkant ervan zich minstens 3 cm boven de vloer bevindt.

De optionele luidsprekers aan een wand bevestigen

Raadpleeg de gebruiksaanwijzing van de optionele luidsprekers.
