Montere plankehøyttaleren på en vegg

Merknad

  • Gjør klar skruer (ikke inkludert) som er egnet for veggmaterialet og stabilitet. Avhengig av veggmaterialet kan veggen bli skadet.
  • Fest skruene sikkert i veggbjelken.
  • Heng plankehøyttaleren horisontalt på den forsterkede veggen.
  • La en Sony-forhandler eller lisensiert montør utføre installasjonen, og legg spesielt merke til sikkerheten under installasjonen.
  • Sony skal ikke holdes ansvarlige for uhell eller skade forårsaket av feil installasjon, utilstrekkelig veggstabilitet, feil installasjon av skrue, naturkatastrofer, e.l.
  • To eller flere personer kreves for å henge plankehøyttaleren trygt.
  1. Gjør klar to skruer (ikke inkludert) som er egnet for veggmonteringshullene på baksiden av plankehøyttaleren.

    Illustrasjon som viser dimensjonene til en skrue. (a) representerer diameteren til skruen. (b) representerer lengden til skruen ekskludert hodet.

    (a) 4 mm

    (b) Mer enn 30 mm


    Hull på baksiden av plankehøyttaleren

    Illustrasjon viser dimensjonene til hullet på baksiden av plankehøyttaleren. (c) representerer bredden på hullets øvre del. (d) representerer bredden på hullets nedre del.

    (c) 5,1 mm

    (d) 10 mm

  2. Juster den vertikale linjen over " LINJE PÅ MIDTEN AV TV" trykt på VEGGMONTERINGSMAL (inkludert) med midten av bredden på TV-en.

    Midten av TV-en

    Teip, e.l.

    VEGGMONTERINGSMAL

  3. Sett " LINJE UNDER TV" trykt på VEGGMONTERINGSMAL på linje med bunnen av TV-en, klistre så VEGGMONTERINGSMAL på veggen med teip, e.l. (kjøpes i butikk).
  4. Fest skruene forberedt i trinn 1 sikkert i skruemerkene på " SKRUELINJE" trykt på VEGGMONTERINGSMAL.

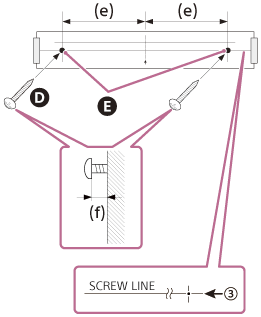

    Illustrasjon som viser skruefesteposisjonen og festemetoden. (e) representerer avstanden fra midten av malen til skruefestepunktet. (f) representerer lengden fra bunnen av skruehodet til veggen.

    Skruer

    Merker

    (e) 254 mm

    (f) 9,5 mm til 10,5 mm

  5. Fjern VEGGMONTERINGSMAL.

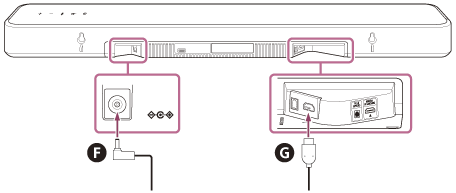

  6. Kobler kabler til plankehøyttaleren.
    1. Koble HDMI-kabelen (inkludert) til HDMI OUT (TV (eARC/ARC))-kontakten på plankehøyttaleren.
    2. Koble AC-adapteren (inkludert) til DC IN-terminalen på plankehøyttaleren.

    AC-adapter (inkludert)

    HDMI-kabel (inkludert)

  7. Heng plankehøyttaleren på skruene.

    Sett hullene på baksiden av plankehøyttaleren på linje med skruene, og heng deretter plankehøyttaleren på de to skruene.

  8. Koble HDMI-kabelen (inkludert) tilkoblet plankehøyttaleren til eARC/ARC HDMI-inngangskontakten på TV-en.
  9. Koble strømledningen til AC-adapteren (inkludert) tilkoblet plankehøyttaleren til stikkontakten.

Merknad

  • Hvis TV-en ikke er kompatibel med eARC/ARC, koble til en optisk digital kabel (ikke inkludert) i tillegg til HDMI-kabelen (inkludert).
  • Glatt ut VEGGMONTERINGSMAL helt når du klistrer den på veggen.
  • Installer plankehøyttaleren 70 mm eller mer fra TV-en.
  • Heng plankehøyttaleren slik at bunnen på plankehøyttaleren er minst 3 cm over gulvet.

Montere de ekstra høyttalerne på en vegg

Se bruksanvisningen til de ekstra høyttalerne.
