Mocowanie głośnika Bar Speaker do ściany

Uwaga

  • Należy przygotować śruby (niedostępne w zestawie) odpowiednie do materiału i wytrzymałości ściany. W zależności od materiału ściany może dojść do uszkodzenia ściany.
  • Dobrze zamocuj śruby w belce ściany.
  • Zawieś głośnik Bar Speaker poziomo na wzmocnionej ścianie.
  • Instalację należy zlecić sprzedawcy firmy Sony lub licencjonowanemu wykonawcy. Podczas instalacji należy zwracać szczególną uwagę na bezpieczeństwo.
  • Firma Sony nie ponosi odpowiedzialności za wypadki lub szkody spowodowane nieprawidłową instalacją, nieodpowiednią stabilnością ściany, nieprawidłowym montażem śrub, katastrofami naturalnymi itp.
  • Ze względów bezpieczeństwa do zawieszenia głośnika Bar Speaker potrzebne są co najmniej dwie osoby.
  1. Przygotuj dwie śruby (niedostępne w zestawie) odpowiednie do otworów uchwytów montażowych znajdujących się z tyłu głośnika Bar Speaker.

    Ilustracja przedstawiająca wymiary śruby. (a) przedstawia średnicę śruby. (b) przedstawia długość śruby bez łba.

    (a) 4 mm

    (b) Więcej niż 30 mm


    Otwór z tyłu głośnika Bar Speaker

    Ilustracja przedstawiająca wymiary otworu z tyłu głośnika Bar Speaker. (c) oznacza szerokość górnej części otworu. (d) oznacza szerokość dolnej części otworu.

    (c) 5,1 mm

    (d) 10 mm

  2. Wyrównaj pionową linię nad „ LINIA ŚRODKOWA TELEWIZORA” wydrukowaną na SZABLON MONTOWANIA NA ŚCIANIE (w zestawie) na środku szerokości telewizora.

    Środek telewizora

    Taśma klejąca itp.

    SZABLON MONTOWANIA NA ŚCIANIE

  3. Wyrównaj oznaczenie „ LINIA DOLNA TELEWIZORA” wydrukowane na SZABLON MONTOWANIA NA ŚCIANIE ze spodem telewizora, a następnie przyklej SZABLON MONTOWANIA NA ŚCIANIE na ścianie za pomocą dostępnej w handlu taśmy klejącej itp.
  4. Przykręć śruby, które przygotowano w kroku 1 bezpiecznie w oznaczeniach śrub na „ LINIA ŚRUB” wydrukowanej na SZABLON MONTOWANIA NA ŚCIANIE.

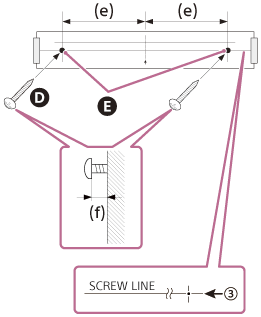

    Ilustracja przedstawiająca pozycję mocowania śrub i sposób mocowania. (e) oznacza odległość od środka szablonu do punktu mocowania śruby. (f) oznacza długość od spodu łba śruby do ściany.

    Śruby

    Oznaczenia

    (e) 254 mm

    (f) 9,5 mm do 10,5 mm

  5. Zdejmij SZABLON MONTOWANIA NA ŚCIANIE.

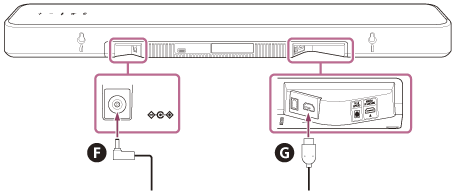

  6. Podłącz kable do głośnika Bar Speaker.
    1. Podłącz kabel HDMI (w zestawie) do gniazda HDMI OUT (TV (eARC/ARC)) w głośniku Bar Speaker.
    2. Podłącz zasilacz sieciowy (w zestawie) do gniazda DC IN w głośniku Bar Speaker.

    Zasilacz sieciowy (w zestawie)

    Kabel HDMI (w zestawie)

  7. Zawieś głośnik Bar Speaker na śrubach.

    Dopasuj otwory z tyłu głośnika Bar Speaker do śrub, a następnie powieś głośnik Bar Speaker na dwóch śrubach.

  8. Podłącz kabel HDMI (w zestawie) podłączony do głośnika Bar Speaker do gniazda wejściowego eARC/ARC HDMI w telewizorze.
  9. Podłącz przewód zasilający zasilacza sieciowego (w zestawie) podłączony do głośnika Bar Speaker do gniazdka sieciowego.

Uwaga

  • Jeśli telewizor nie jest kompatybilny z funkcją eARC/ARC, oprócz kabla HDMI (w zestawie) podłącz cyfrowy przewód optyczny (niedostępny w zestawie).
  • Przyklejając na ścianie SZABLON MONTOWANIA NA ŚCIANIE, należy całkowicie go rozprostować.
  • Zainstaluj głośnik Bar Speaker w odległości 70 mm lub większej od telewizora.
  • Zawieś głośnik Bar Speaker tak, aby dolna część głośnika Bar Speaker znajdowała się co najmniej 3 cm nad podłogą.

Mocowanie opcjonalnych głośników do ściany

Należy zapoznać się z instrukcją obsługi głośników opcjonalnych.
