Montarea barei de sunet pe un perete

Notă

  • Pregătiți șuruburile (neincluse) adecvate pentru materialul și stabilitatea peretelui respectiv. În funcție de materialul din care este făcut peretele, este posibil ca acesta să fie deteriorat.
  • Fixați corespunzător șuruburile în grinda din perete.
  • Agățați bara de sunet orizontal pe perete.
  • Pentru instalare, contactați un dealer sau un contractant licențiat Sony și acordați o atenție deosebită siguranței pe parcursul instalării.
  • Sony nu își asumă răspunderea pentru accidentele sau pagubele provocate de instalarea necorespunzătoare, stabilitatea insuficientă a peretelui, montarea necorespunzătoare a șuruburilor, dezastre naturale etc.
  • Este nevoie de cel puțin două persoane pentru a agăța în siguranță bara de sunet.
  1. Pregătiți două șuruburi (neincluse) adecvate montării pe perete în orificiile din spatele barei de sunet.

    Ilustrație care indică dimensiunile unui șurub. (a) reprezintă diametrul șurubului. (b) reprezintă lungimea șurubului excluzând capul.

    (a) 4 mm

    (b) Mai mult decât 30 mm


    Orificiul din spatele barei de sunet

    Ilustrație care indică dimensiunile orificiului din partea posterioară a barei de sunet. (c) reprezintă lățimea părții superioare a găurii. (d) reprezintă lățimea părții inferioare a găurii.

    (c) 5,1 mm

    (d) 10 mm

  2. Aliniați linia verticală de deasupra „ LINIE CENTRALĂ TV” imprimat pe ȘABLON SUPORT DE MONTARE (inclus) cu centrul lățimii televizorului dumneavoastră.

    Centrul televizorului

    Bandă adezivă etc.

    ȘABLON SUPORT DE MONTARE

  3. Aliniați „ LINIE DE BAZĂ TV” imprimat pe butonul ȘABLON SUPORT DE MONTARE al televizorului dumneavoastră, apoi lipiți ȘABLON SUPORT DE MONTARE pe perete cu o bandă adezivă disponibilă la vânzare etc.
  4. Strângeți șuruburile pregătite la pasul 1 în marcajele de pe „ LINIE ȘURUB” imprimat pe ȘABLON SUPORT DE MONTARE.

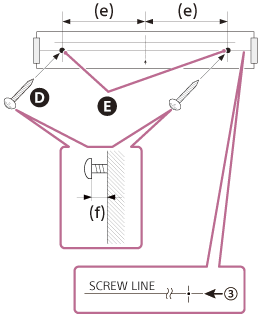

    Ilustrație care indică poziția și metoda de înșurubare a șurubului. (e) reprezintă distanța de la centrul șablonului până la punctul de atașare al șurubului. (f) reprezintă lungimea de la baza capului șurubului până la perete.

    Șuruburi

    Marcaje

    (e) 254 mm

    (f) între 9,5 mm și 10,5 mm

  5. Îndepărtați ȘABLON SUPORT DE MONTARE.

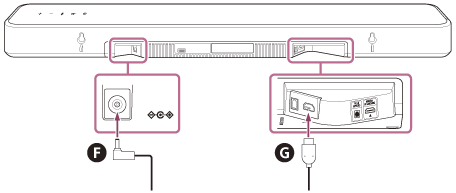

  6. Conectați cablurile la bara de sunet.
    1. Conectați cablul HDMI (inclus) la mufa HDMI OUT (TV (eARC/ARC)) de pe bara de sunet.
    2. Conectați adaptorul de curent alternativ (inclus) la terminalul CC IN de pe bara de sunet.

    Adaptor de curent alternativ (inclus)

    HDMI cablu (inclus)

  7. Atârnați bara de sunet de șuruburi.

    Aliniați orificiile din spatele barei de sunet cu șuruburile, apoi atârnați bara de sunet de cele două șuruburi.

  8. Conectați cablul HDMI (inclus) conectat la bara de sunet prin mufa de intrare eARC/ARC HDMI a TV-ului.
  9. Conectați cablul de alimentare cu c.a. al adaptorului de curent alternativ (inclus), conectat la bara de sunet la priza de c.a.

Notă

  • Dacă televizorul nu este compatibil cu eARC/ARC, conectați un cablu digital optic (neinclus) în plus față de cablul HDMI (inclus).
  • Când lipiți ȘABLON SUPORT DE MONTARE pe perete, neteziți-l complet.
  • Instalați bara de sunet la o distanță de 70 mm sau mai mare față de TV.
  • Agățați bara de sunet astfel încât partea inferioară a barei de sunet să fie la cel puțin 3 cm deasupra podelei.

Montarea difuzoarelor opționale pe un perete

Consultați instrucțiunile de utilizare ale difuzoarelor opționale.
