Montera högtalarpanelen på en vägg

OBS!

  • Använd skruvar (medföljer ej) som är lämpliga för väggmaterialet och stabiliteten. Den kan hända att väggen skadas beroende på materialet i väggen.
  • Fäst skruvarna ordentligt i en regel.
  • Häng högtalarpanelen horisontellt på den förstärkta väggen.
  • Låt installationen utföras av en Sony-återförsäljare eller en licensierad montör och var noga med säkerheten under installationen.
  • Sony är inte ansvarigt för olyckor eller skador som orsakas av oriktig installation, otillräcklig väggstabilitet, oriktig skruvinstallation, naturkatastrofer osv.
  • Av säkerhetsskäl krävs det minst två personer för att hänga upp högtalarpanelen.
  1. Använd två skruvar (medföljer ej) som passar i väggmonteringshålen på baksidan av högtalarpanelen.

    Bild som indikerar skruvens dimensioner. (a) representerar skruvens diameter. (b) representerar skruvens längd exklusive huvud.

    (a) 4 mm

    (b) Mer än 30 mm


    Hål på högtalarpanelens baksida

    Bild som indikerar måtten på hålet på högtalarpanelens baksida. (c) representerar bredden på hålets övre del. (d) representerar bredden på hålets nedre del.

    (c) 5,1 mm

    (d) 10 mm

  2. Rikta in den vertikala linjen ovanför ” TV:NS MITTLINJE” som är tryckt på din MALL FÖR VÄGGMONTERING (medföljer) mot mitten av din TV:s bredd.

    TV:ns mitt

    Självhäftande tejp etc.

    MALL FÖR VÄGGMONTERING

  3. Rikta in ” TV:NS NEDRE LINJE” som är tryckt på MALL FÖR VÄGGMONTERING mot undersidan av din TV, fäst sedan MALL FÖR VÄGGMONTERING på väggen genom att använda självhäftande tejp etc. som finns tillgänglig i handeln.
  4. Fäst skruvarna som du tog fram i steg 1 i skruvmarkeringarna på ” SKRUVLINJE” som är tryckt på MALL FÖR VÄGGMONTERING.

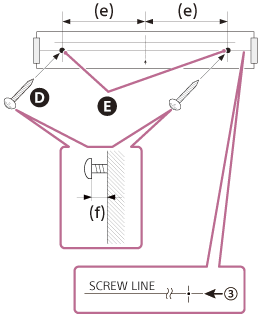

    Bild som indikerar placeringen för fastsättning av skruven och metod för fastsättning. (e) representerar avståndet från mallens mitt till skruvens fästpunkt. (f) representerar avståndet från skruvhuvudets undersida till väggen.

    Skruvar

    Markeringar

    (e) 254 mm

    (f) 9,5 mm till 10,5 mm

  5. Ta bort din MALL FÖR VÄGGMONTERING.

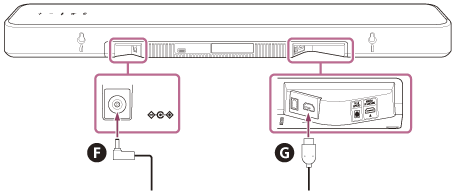

  6. Anslut kablarna till högtalarpanelen.
    1. Anslut HDMI-kabeln (medföljer) till högtalarpanelens HDMI OUT (TV (eARC/ARC))-uttag.
    2. Anslut nätadaptern (medföljer) till högtalarpanelens DC IN-kontakt.

    Nätadapter (medföljer)

    HDMI-kabel (medföljer)

  7. Häng högtalarpanelen på skruvarna.

    Rikta in hålen på högtalarpanelens baksida mot skruvarna, och häng sedan högtalarpanelen på de två skruvarna.

  8. Anslut HDMI-kabeln (medföljer) som är ansluten till högtalarpanelen till eARC/ARC HDMI-ingångsuttaget på TV:n.
  9. Anslut nätkabeln från nätadaptern (medföljer) som är ansluten till högtalarpanelen till nätuttaget.

OBS!

  • Om TV:n inte är kompatibel med eARC/ARC så ansluter du en optisk digitalkabel (medföljer ej) i tillägg till HDMI-kabeln (medföljer).
  • Släta ut din MALL FÖR VÄGGMONTERING helt, när du fäster den på väggen.
  • Installera högtalarpanelen med ett mellanrum på minst 70 mm från TV:n.
  • Häng högtalarpanelen så att högtalarpanelens undersida befinner sig åtminstone 3 cm ovanför golvet.

Montera högtalarna (tillval) på en vägg

Se bruksanvisningen till högtalarna (tillval).
